9WPA1212G4001｜120×120×25mm IP68防水散热风扇在直流快充充电桩中的应用解析
随着新能源汽车行业持续高速发展，直流快充充电桩、储能系统、户外数字标牌以及新能源电力设备，对散热系统提出了更高要求。
尤其是在户外高温、高湿、雨水、粉尘等复杂环境下，传统普通轴流风扇已经越来越难满足长期稳定运行需求。
在这种趋势下，具备 IP68 防水防尘能力的 Splash Proof Fan（防水散热风扇）逐渐成为充电桩行业的重要散热方案。
其中，日本山洋 SANYO DENKI 推出的 San Ace 120W 9WPA 系列，尤其是型号：
9WPA1212G4001
正在被越来越多 EV Charger（新能源汽车充电桩）项目采用。
一、9WPA1212G4001 基础参数
| 项目 | 参数 |
|---|---|
| 产品型号 | 9WPA1212G4001 |
| 产品系列 | San Ace 120W 9WPA Series |
| 产品类型 | Splash Proof Fan（防水散热风扇） |

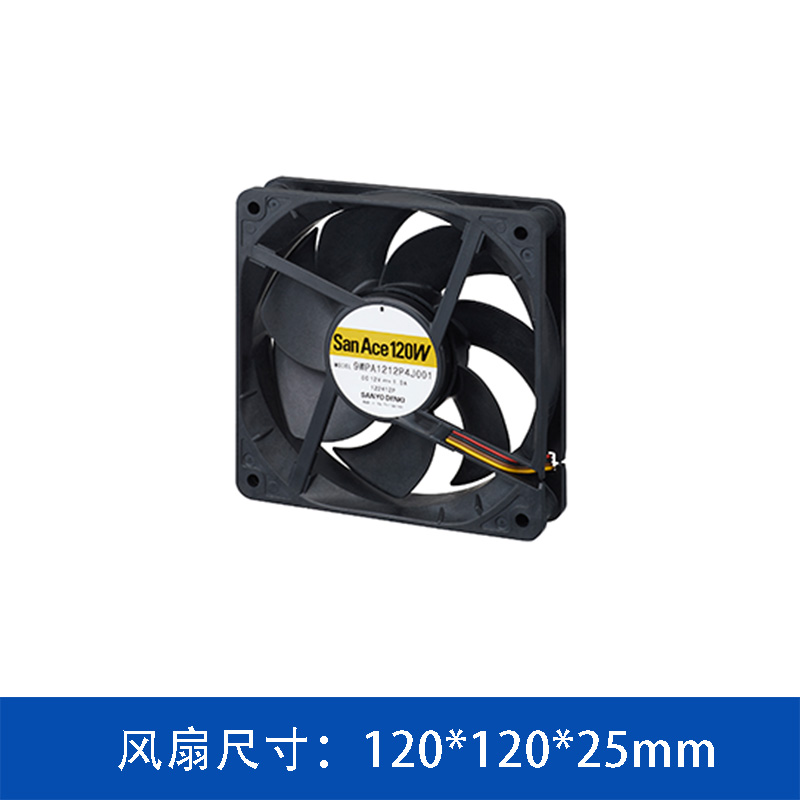

| 尺寸 | 120 × 120 × 25 mm |
| 额定电压 | 12V |
| 额定电流 | 0.5A |
| 额定功率 | 6W |
| 额定转速 | 4250 RPM |
| 最大风量 | 3.3 m³/min（117 CFM） |
| 最大静压 | 135 Pa |
| 噪音 | 46 dBA |
| 防护等级 | IP68 |
| 传感器 | Pulse Sensor |
| PWM调速 | 无 |
| Ribbed | Yes |
二、什么是 Splash Proof Fan 防水散热风扇？
Splash Proof Fan 是专门针对：
- 户外设备
- 高湿环境
- 雨水环境
- 粉尘环境
- 工业设备
- 新能源设备
而设计的高可靠性防水散热风扇。
与普通风扇不同，9WPA 系列会对：
- 电机线圈
- 驱动电路
- 电子元件
进行树脂封装处理，从而形成密封结构，减少水汽、粉尘进入带电部分。
三、IP68 对充电桩到底意味着什么？
| IP等级 | 防护能力 | 适用场景 |
|---|---|---|
| IP54 | 防尘、防溅水 | 普通户外设备 |
| IP55 | 防喷水 | 一般工业环境 |
| IP67 | 短时间浸水保护 | 高湿环境 |
| IP68 | 持续防水防尘 | 户外充电桩、储能系统 |
对于直流快充充电桩而言：
- 暴雨
- 冷凝水
- 高湿空气
- 沿海盐雾
- 灰尘颗粒
都可能导致普通风扇寿命下降。
而 IP68 防护等级，则更适合：
- 高速服务区充电站
- 公交充电站
- 港口充电设施
- 海外户外充电项目
- 高湿高温地区
四、为什么 9WPA1212G4001 适合直流快充充电桩？
1、高静压更适合模块化风道
很多工程师容易只看风量。
但实际上：
快充模块内部通常存在：
- 散热器鳍片
- EMC结构
- 母排
- 线束
- 滤网
这些都会形成风阻。
9WPA1212G4001 最大静压达到：
135 Pa
相比传统 12025 风扇，风道穿透能力更强。
2、120×120×25mm 更适合薄型结构
| 风扇尺寸 | 特点 |
|---|---|
| 120×38mm | 风压更高，但厚度较大 |
| 120×25mm | 适合轻薄化设备 |
目前很多充电桩开始朝：
- 轻薄化
- 紧凑化
- 模块化
方向发展。
因此 120×25mm 厚度在很多充电模块中更容易安装。
3、低功耗更适合新能源设备
相较传统 AC 风扇：
- DC 风扇功耗更低
- 发热更少
- 效率更高
- 寿命更长
9WPA1212G4001 功率仅：
6W
更符合绿色节能趋势。
五、9WPA1212G4001 在充电桩中的典型应用
| 应用位置 | 作用 |
|---|---|
| 功率模块散热 | 降低IGBT/MOS温度 |
| PFC模块 | 提升功率转换稳定性 |
| 电源柜风道 | 形成整体散热循环 |
| 储能系统 | 控制电池舱温升 |
| 户外控制柜 | 防止内部热积聚 |
六、为什么充电桩越来越重视“空调+风扇”协同散热？
在高功率超充系统中：
- 单纯风冷已经越来越吃力
- 高温地区内部热量积聚严重
因此现在很多大型直流充电桩：
- 工业空调
- 热交换器
- 防水风扇
会进行组合应用。
| 散热方案 | 特点 |
|---|---|
| 普通风冷 | 成本低，但高温能力有限 |
| 空调制冷 | 降温明显，但能耗较高 |
| 空调+IP68风扇 | 兼顾散热效率与可靠性 |
七、深圳市健策电子有限公司散热方案支持
深圳市健策电子有限公司深耕工业散热风扇领域十六载，是日本山洋 San Ace、台湾 AVC、凯美 JAMICON 等品牌风扇代理商，同时拥有自主品牌健策 Jentech 散热风扇。
针对充电桩、储能、通信电源等行业，可提供：
- IP68 防水散热方案
- PWM调速方案
- FG转速反馈
- RD报警信号
- 端子加工定制
- 线长定制
- 静音优化方案
- 风道散热评估
八、结语
在新能源汽车快充行业持续升级的背景下，散热系统已经成为决定设备可靠性的关键环节。
山洋San Ace 9WPA1212G4001 凭借：
- IP68 防护等级
- 高静压设计
- 低功耗特性
- 优异可靠性
- 适合薄型化设备
正逐渐成为：
- 直流快充充电桩
- 储能系统
- 数字标牌
- 户外工业设备
的热门防水散热风扇方案之一。
