产品简介｜JC9238-02 系列在充电桩中的角色定位
| 维度 | 说明 |
|---|
| 型号 | JC9238B12L-2 / M-2 / H-2 / S-2 / U-2 |
| 额定电压 | 12V DC |
| 系列 | JC9238-02 |
| 性能等级 | 稳定型 / 长时间运行 |
| 适配系统 | 12V 辅助电源充电桩控制模块及电源散热 |
在充电桩系统中，12V 辅助电源主要用于控制板、通信模块、散热风扇等关键部位。JC9238-02 系列风扇面向 12V 系统架构设计，强调 稳定、高效、低噪音 与 长期可靠性。

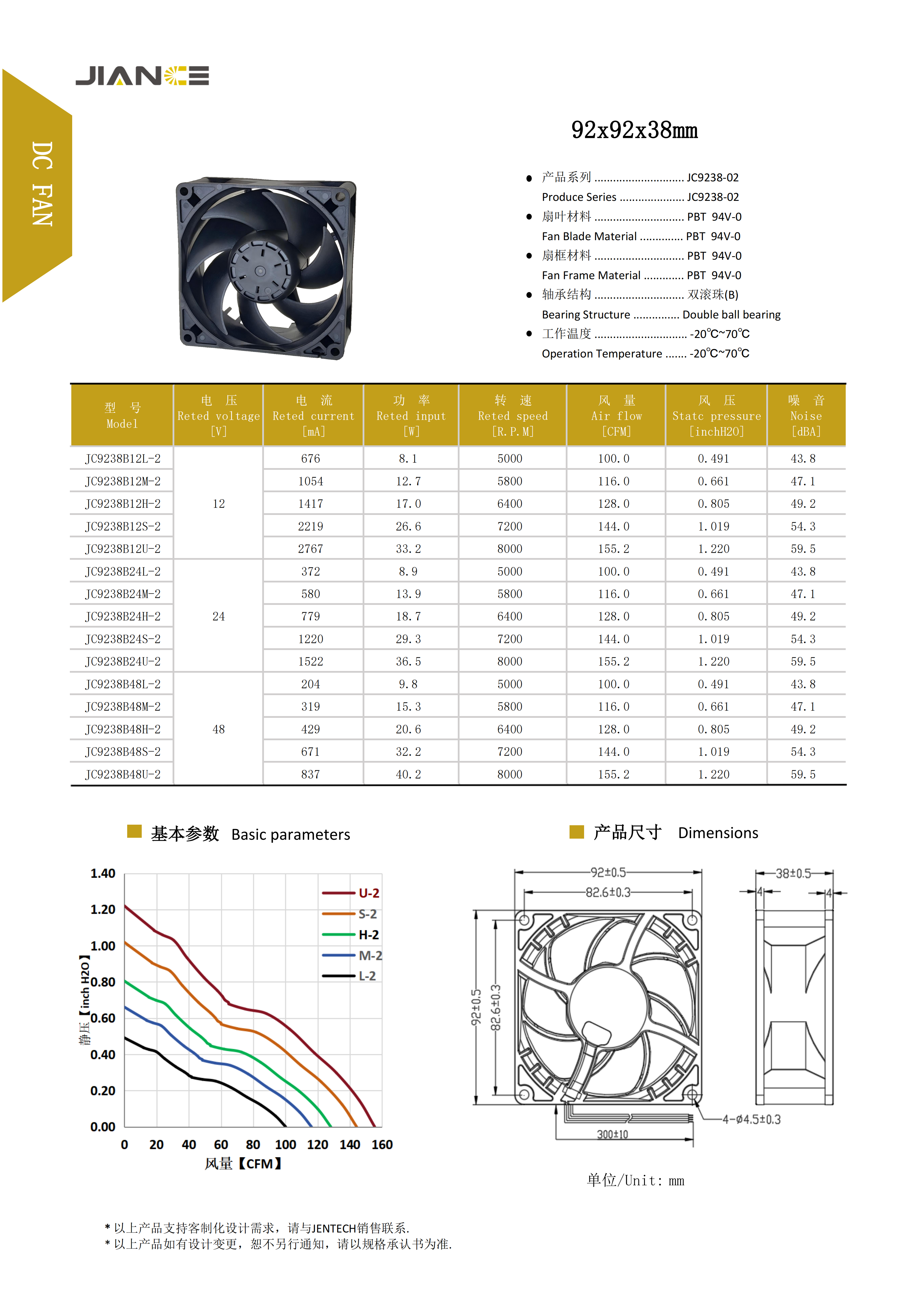

基础参数
| 项目 | 参数 |
|---|
| 外形尺寸 | 92 × 92 × 38 mm |
| 扇叶 / 框体材料 | PBT 94V-0 |
| 轴承形式 | 双滚珠轴承 |
| 连续运行能力 | 适合 7×24h |
| 工作温度 | -20℃ ~ 70℃ |
电气与气动性能参数
| 型号 | 电压(V) | 电流(mA) | 功率(W) | 转速(RPM) | 风量(CFM) | 风压(inchH₂O) | 噪音(dBA) |
|---|
| JC9238B12L-2 | 12 | 676 | 8.1 | 5000 | 100.0 | 0.491 | 43.8 |
| JC9238B12M-2 | 12 | 1054 | 12.7 | 5800 | 116.0 | 0.661 | 47.1 |
| JC9238B12H-2 | 12 | 1417 | 17.0 | 6400 | 128.0 | 0.805 | 49.2 |
| JC9238B12S-2 | 12 | 2219 | 26.6 | 7200 | 144.0 | 1.019 | 54.3 |
| JC9238B12U-2 | 12 | 2767 | 33.2 | 8000 | 155.2 | 1.220 | 59.5 |
注：JC9238-02 系列全档位支持长期连续运行，并可根据模块散热需求选型。
技术特点
| 技术特点 | 描述 |
|---|
| 高风量设计 | 38mm 厚度适合低至中阻力风道散热 |
| 工业材料 | PBT 94V-0，防火、耐高温 |
| 双滚珠轴承 | 支持 24×7 连续运行，寿命长 |
| 低噪音 | 兼顾散热效率与工作环境舒适度 |
| 定制接口 | 支持 PWM 调速、FG 转速反馈、RD 报警信号 |
为什么充电桩偏向 JC9238-02 系列
| 充电桩设计需求 | JC9238-02 系列匹配点 |
|---|
| 12V 辅助电源 | 无需 DC-DC 转换，直接适配系统 |
| 长时间无人值守 | 双滚珠轴承稳定可靠，寿命长 |
| 噪音控制要求 | L-2 档低至 43.8 dBA，适合室内环境 |
| 模块温升可控 | 风量与风压均衡，可选档位匹配散热需求 |
应用场景
| 应用位置 | 功能说明 |
|---|
| 充电桩控制模块 | 控制板、通信模块散热 |
| 电源模块风道 | 提供辅助气流换热 |
| 低至中功率 DC 桩 | 柜体整体换气 |
| 户外交流充电桩 | 长时间稳定运行，耐高低温 |
档位选型建议
| 需求场景 | 推荐型号 | 说明 |
|---|
| 模块内部低阻力 | JC9238B12L-2 / JC9238B12M-2 | 风量适中，低噪音，适合控制板散热 |
| 模块内部中阻力 | JC9238B12H-2 | 稳定风量，兼顾噪音与散热效率 |
| 高散热需求 | JC9238B12S-2 / JC9238B12U-2 | 高风量、高风压档位，适合电源模块及整机散热 |
品牌及型号对比
| 品牌 | 适用场景 | 优势 |
|---|
| JENTECH | 国产充电桩 / 电源模块 | 成本可控，稳定供货，适合量产 |
| San Ace | 高端直流快充桩 | 日本原装，高可靠性，适合严苛工况 |
| AVC | 模块型方案 | 台湾工业级，性价比高，稳定性好 |
| Jamicon | 工业通用 | 成熟型号，稳定可靠，适合替换方案 |
使用与集成建议
| 项目 | 建议 |
|---|
| 风道结构 | 适合直线或低阻力风道 |
| 安装方向 | 推荐作为排风使用 |
| 调速方案 | 可选 PWM 实现智能控温 |
| 替代方案 | 可替代部分进口 12V 92×92×38 风扇 |
购买 / 咨询入口
| 操作 | 说明 |
|---|
| 在线留言 | 填写型号、数量、用途，提交询价 |
| 样品申请 | 提供测试样品，便于选型验证 |
| 技术支持 | 风扇选型、安装、应用建议 |
| 定制化服务 | 防水、防尘、线长、接口功能定制 |
