JC9238B24U-2：92×92×38mm超高性能工业级散热风扇在充电桩与储能系统中的极限散热应用解析
深圳市健策电子有限公司｜工业级高端散热解决方案提供商｜新能源高功率热管理核心部件供应商
一、企业技术背景：高功率散热系统的工程化能力
深圳市健策电子有限公司成立于2010年，是国家高新技术企业与深圳市专精特新企业，长期专注工业散热风扇与系统级热管理解决方案，覆盖新能源、充电桩、储能PCS与通信电源等高热密度领域。
| 能力维度 | 说明 |
|---|---|
| 产业模式 | 国际品牌代理 + JEANTECH自主研发制造 |
| 核心认证 | ISO9001 / UL / CE / TUV / ROHS |
| 制造能力 | 3000㎡智能制造车间 |
| 工程服务 | 散热诊断 + 协同设计 + 快速交付 |

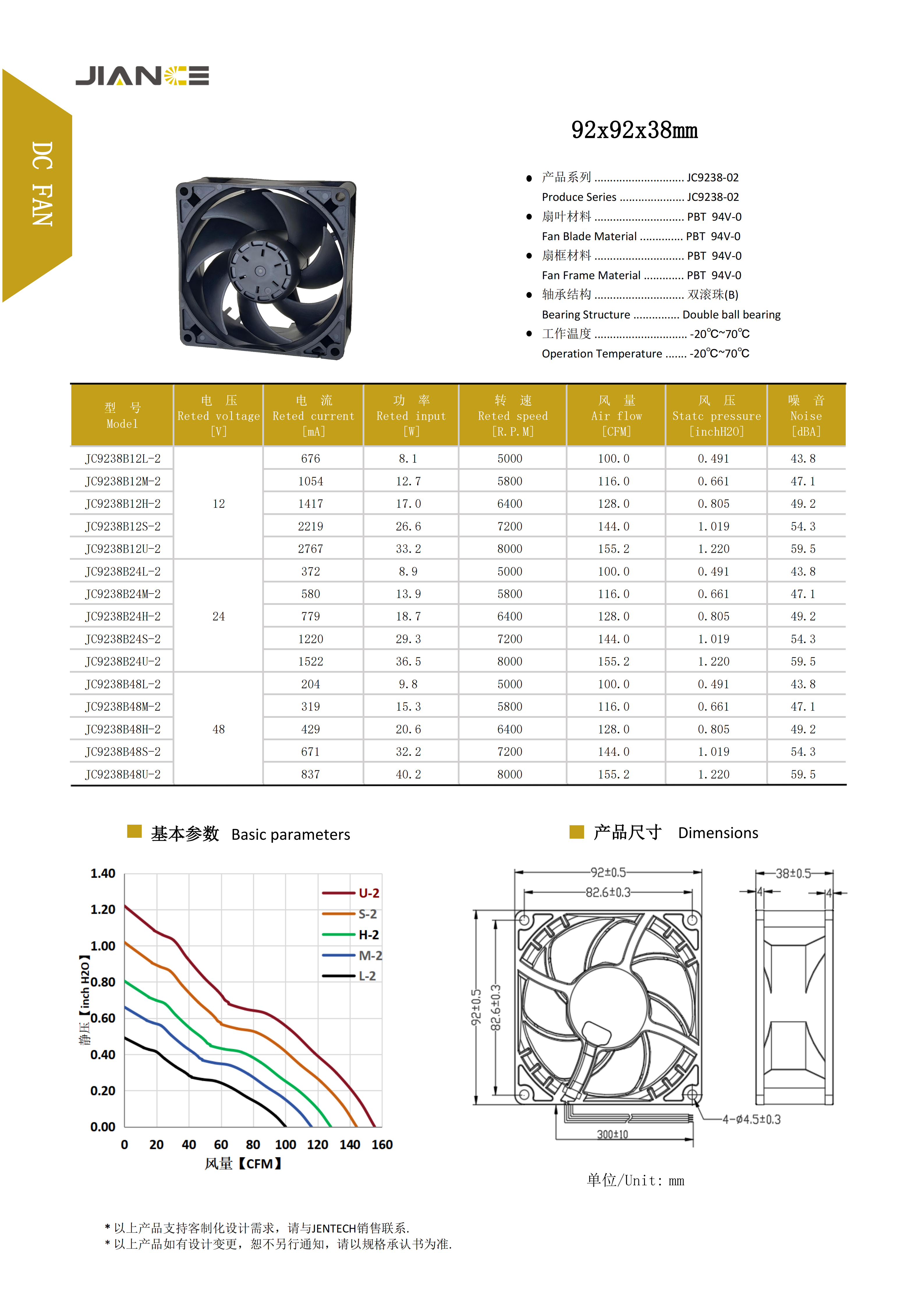

二、JC9238B24U-2核心参数（92mm规格极限性能档）
| 项目 | 参数 |
|---|---|
| 型号 | JC9238B24U-2 |
| 尺寸 | 92×92×38mm |
| 电压 | 24V DC |
| 功率 | 36.5W |
| 转速 | 8000 RPM |
| 风量 | 155.2 CFM |
| 风压 | 1.220 inchH₂O |
| 噪音 | 59.5 dBA |
| 轴承 | 双滚珠轴承 |
JC9238B24U-2属于92mm系列中的“极限性能档位”，核心特征不是均衡，而是高压强制穿透能力 + 极限热负载应对能力。
三、为什么U档位是充电桩“高功率密度终极散热解”
| 问题类型 | 充电桩实际表现 | U档风扇作用 |
|---|---|---|
| 超充模块发热激增 | 瞬时热流集中 | 8000RPM快速带走热量 |
| 风道阻力极高 | 密闭+滤网+散热器叠加 | 1.220 inchH₂O强压穿透 |
| 功率模块密集 | 热点叠加效应 | 高CFM强制对流均衡 |
在超充桩（480kW~1MW级）中，热问题不是“散不散得掉”，而是“能不能持续稳定压制温升”，U档位风扇属于工程安全边界级配置。
四、充电桩 + 工业空调的系统级散热架构
| 系统层级 | 设备 | 作用 |
|---|---|---|
| 环境层 | 工业空调 | 控制整体柜体温度 |
| 结构层 | 风道系统 | 优化气流路径 |
| 核心层 | JC9238B24U-2 | 高压强制对流散热 |
工业空调解决“环境热”，而JC9238B24U-2解决“局部热点热阻”，两者共同构成高功率充电系统稳定运行基础。
五、U档位与其他档位的性能边界对比
| 档位 | 性能定位 | 应用场景 |
|---|---|---|
| L | 低噪节能 | 通信设备 |
| M | 基础均衡 | 电源模块 |
| H | 中高负载 | 充电桩常规模块 |
| S | 高静压 | 储能PCS |
| U | 极限风压 | 超充/军工/高功率电源 |
六、智能控制与系统接口能力
| 功能 | 工程价值 |
|---|---|
| PWM调速 | 动态响应温度变化 |
| FG信号 | 实时转速监测 |
| RD报警 | 异常停转保护 |
在充电系统中，这些信号直接进入BMS或热管理控制器，实现闭环温控。
七、IP68与工程定制能力（户外充电桩关键）
| 风险环境 | 工程风险 | 解决方案 |
|---|---|---|
| 暴雨环境 | 短路风险 | IP68防水结构 |
| 高粉尘 | 轴承磨损 | 密封轴承系统 |
| 盐雾腐蚀 | 寿命下降 | 防腐蚀材料优化 |
同时支持端子加工、线长定制、PWM/RD/FG多功能信号扩展，满足系统级集成需求。
八、典型应用领域
| 行业 | 应用设备 |
|---|---|
| 新能源 | 超充充电桩 |
| 储能 | PCS系统 |
| 电力 | 高功率UPS |
| 工业控制 | 大功率控制柜 |
| 通信 | 基站电源系统 |
结语
JC9238B24U-2代表92mm规格工业风扇的极限性能形态，它不是常规散热部件，而是用于解决“超高功率密度热失控边界问题”的工程级核心组件，特别适用于下一代超充与储能系统。
