JC9238B24U-1：92×92×38mm极限性能工业散热风扇在超充充电桩与高热密度设备中的应用解析
深圳市健策电子有限公司｜工业级高端散热解决方案提供商｜新能源热管理核心部件供应商
一、超充时代来临，散热系统为什么成为核心竞争力？
新能源汽车补能效率正在快速提升，240kW、480kW甚至兆瓦级超充技术不断落地，充电时间已经从“小时级”缩短至“分钟级”。
然而，充电速度提升的背后，本质上是功率密度的大幅增加。
在超充设备内部，大量热量会集中产生于：
- SiC碳化硅功率模块；
- IGBT功率器件；
- PFC模块；
- 高频磁性器件；
- 整流单元；
- 高功率母线系统。
随着充电功率突破480kW以后，热管理已经从辅助系统升级成为决定设备可靠性的核心系统。
散热设计能力，正在成为超充设备的核心竞争力之一。
而在众多散热器件中，高性能工业散热风扇依然是强制风冷系统的关键组成部分。
二、企业技术背景：新能源热管理系统解决方案服务商
深圳市健策电子有限公司成立于2010年，是国家高新技术企业和深圳市专精特新企业，长期专注工业散热风扇与系统级热管理解决方案，产品广泛应用于新能源充电桩、储能PCS、通信电源、工业自动化及高功率电子设备领域。
| 能力维度 | 说明 |
|---|---|
| 产业模式 | 国际品牌代理 + JEANTECH自主研发制造 |
| 核心认证 | ISO9001 / UL / CE / TUV / ROHS |
| 制造能力 | 3000㎡智能制造车间 |
| 工程服务 | 热设计分析 + 散热方案定制 + 快速交付 |

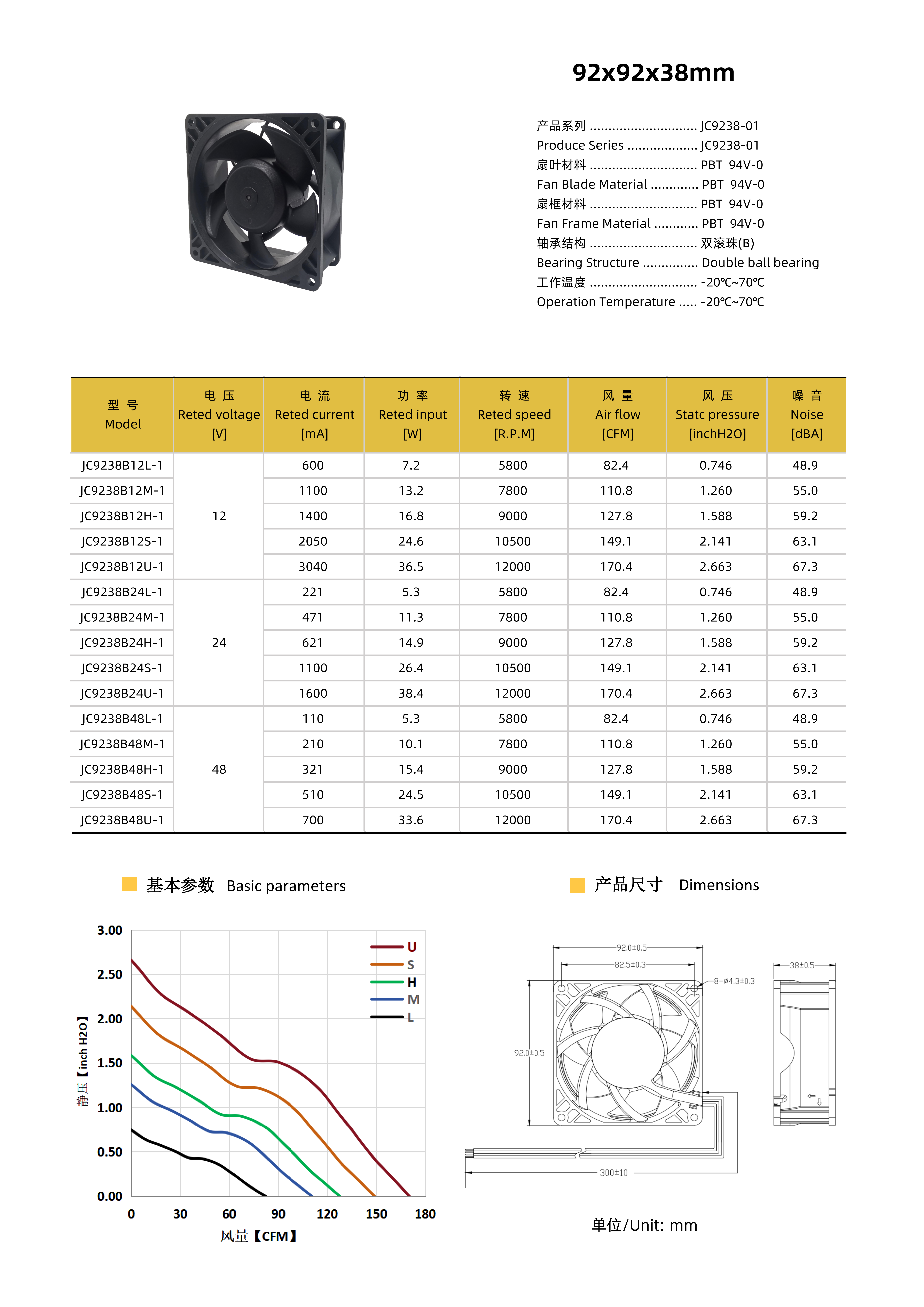

三、JC9238B24U-1核心参数（92mm规格极限性能档）
| 项目 | 参数 |
|---|---|
| 型号 | JC9238B24U-1 |
| 尺寸 | 92×92×38mm |
| 额定电压 | 24V DC |
| 额定电流 | 1600mA |
| 额定功率 | 38.4W |
| 转速 | 12000RPM |
| 风量 | 170.4CFM |
| 风压 | 2.663inchH₂O |
| 噪音 | 67.3dBA |
| 轴承 | 双滚珠轴承 |
| 工作温度 | -20℃~70℃ |
JC9238B24U-1代表着9238系列的性能上限，其设计目标并不是低噪音或者低功耗，而是应对极限工况下的散热挑战。
四、为什么2.663inchH₂O超高静压如此重要？
对于高功率设备来说，真正限制散热能力的往往不是风量，而是风压。
超充模块内部通常存在：
| 结构 | 带来的问题 |
|---|---|
| 高密度散热器 | 气流难以穿透 |
| 多层风道 | 静压损失增加 |
| EMC滤波结构 | 形成局部阻力 |
| 模块叠加布局 | 热点聚集严重 |
| 防护结构 | 增加进出风阻力 |
如果风扇静压不足，即使理论风量很大，实际通过散热器的空气流量也会大幅下降。
而JC9238B24U-1拥有高达2.663inchH₂O（约663Pa）的静压能力，可以有效克服复杂风道阻力，实现真正的强制对流散热。
五、为什么超充设备需要170.4CFM超大风量？
随着800V高压平台和兆瓦级超充技术的发展，单个充电模块发热量持续增加。
热量产生速度甚至超过传统散热设计的处理能力。
高风量能够实现：
- 快速带走热空气；
- 降低器件结温；
- 减少热点形成；
- 提升充电效率；
- 延长核心器件寿命。
170.4CFM的大风量已经接近部分120mm服务器风扇的性能水平，在92mm规格中属于极限性能输出。
六、为什么液冷超充仍然需要工业散热风扇？
很多人认为液冷技术出现后，散热风扇会被取代。
事实上，液冷和风冷并非竞争关系，而是互补关系。
| 散热对象 | 主要方案 |
|---|---|
| 充电枪线缆 | 液冷系统 |
| 功率模块 | 风冷系统 |
| 控制电路 | 风冷系统 |
| 辅助电源 | 风冷系统 |
| 柜体环境 | 工业空调+风冷 |
即便在液冷超充系统中，工业散热风扇依然承担着大量关键部件的散热任务。
因此，高性能工业风扇在未来相当长时间内仍将是超充设备的重要组成部分。
七、为什么U档位属于工程安全边界级配置？
在热设计领域，工程师通常会为系统预留足够的热安全余量。
因为设备在长期运行后会出现：
- 灰尘积聚；
- 滤网堵塞；
- 高温天气；
- 器件老化；
- 散热器污染。
这些因素都会导致系统散热能力下降。
U档位风扇最大的价值就是：
即使设备运行多年之后，仍然能够维持足够的散热能力和系统安全边界。
八、智能控制与系统集成能力
| 功能 | 工程价值 |
|---|---|
| PWM调速 | 动态调整散热能力 |
| FG转速反馈 | 实时监测运行状态 |
| RD报警 | 异常停转保护 |
| 线束定制 | 满足系统集成需求 |
通过PWM、FG和RD信号，风扇能够接入BMS和热管理控制器，实现智能闭环温控。
九、典型应用领域
| 行业 | 应用设备 |
|---|---|
| 新能源 | 480kW~1MW超充设备 |
| 储能 | 大型PCS系统 |
| 电力 | 高功率UPS |
| 工业控制 | 大功率变频器 |
| 数据中心 | 服务器电源系统 |
| 通信 | 高密度通信电源 |
结语
JC9238B24U-1代表着92×92×38mm工业轴流散热风扇的极限性能形态。凭借170.4CFM超大风量、2.663inchH₂O超高静压、12000RPM高速输出以及双滚珠长寿命设计，它已经不仅仅是一颗散热风扇，而是高功率充电桩、储能PCS和超充系统热管理中的核心功能部件。
在新能源设备持续向高功率、高热密度方向发展的今天，JC9238B24U-1正在成为解决极限热负载问题的重要工程级散热解决方案。
