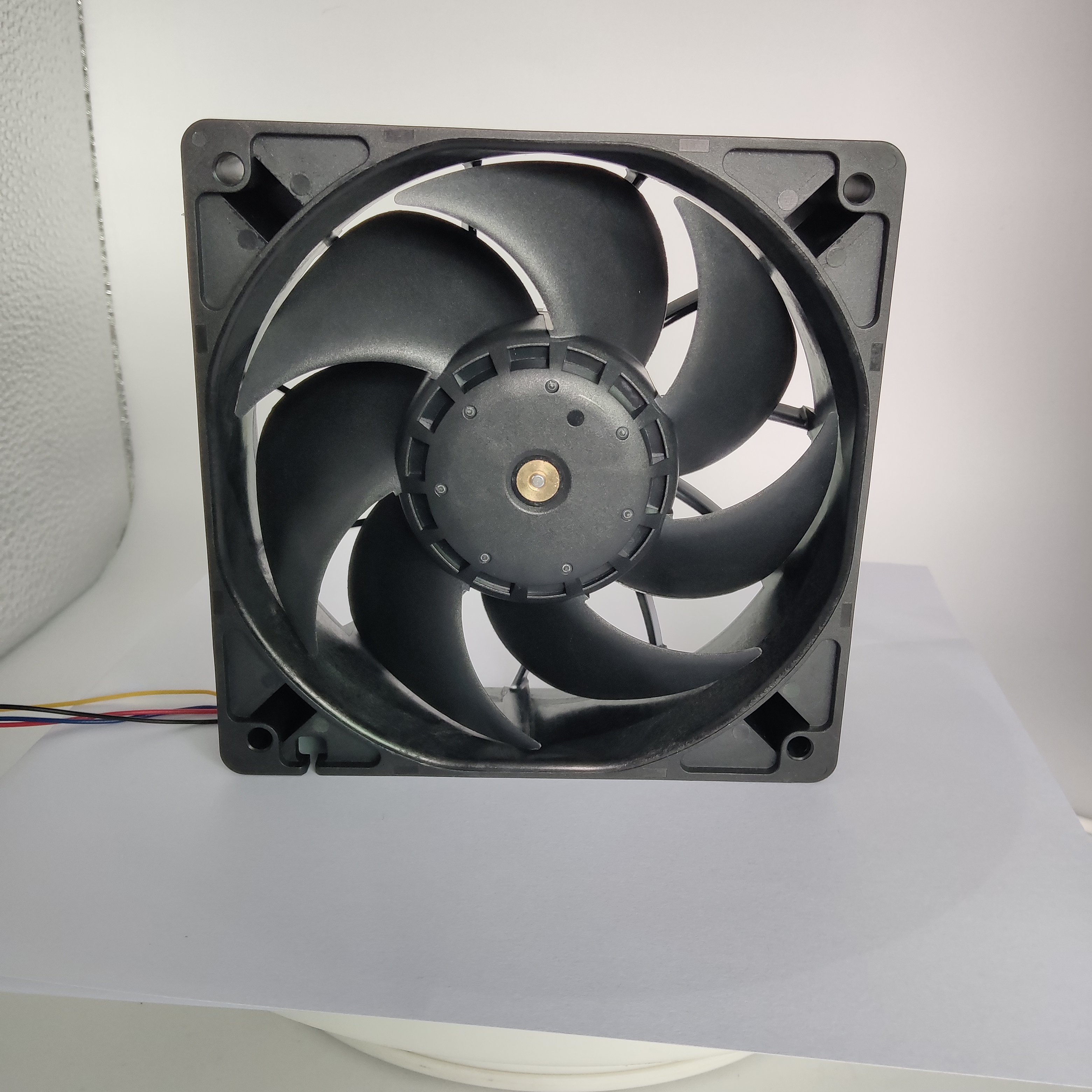

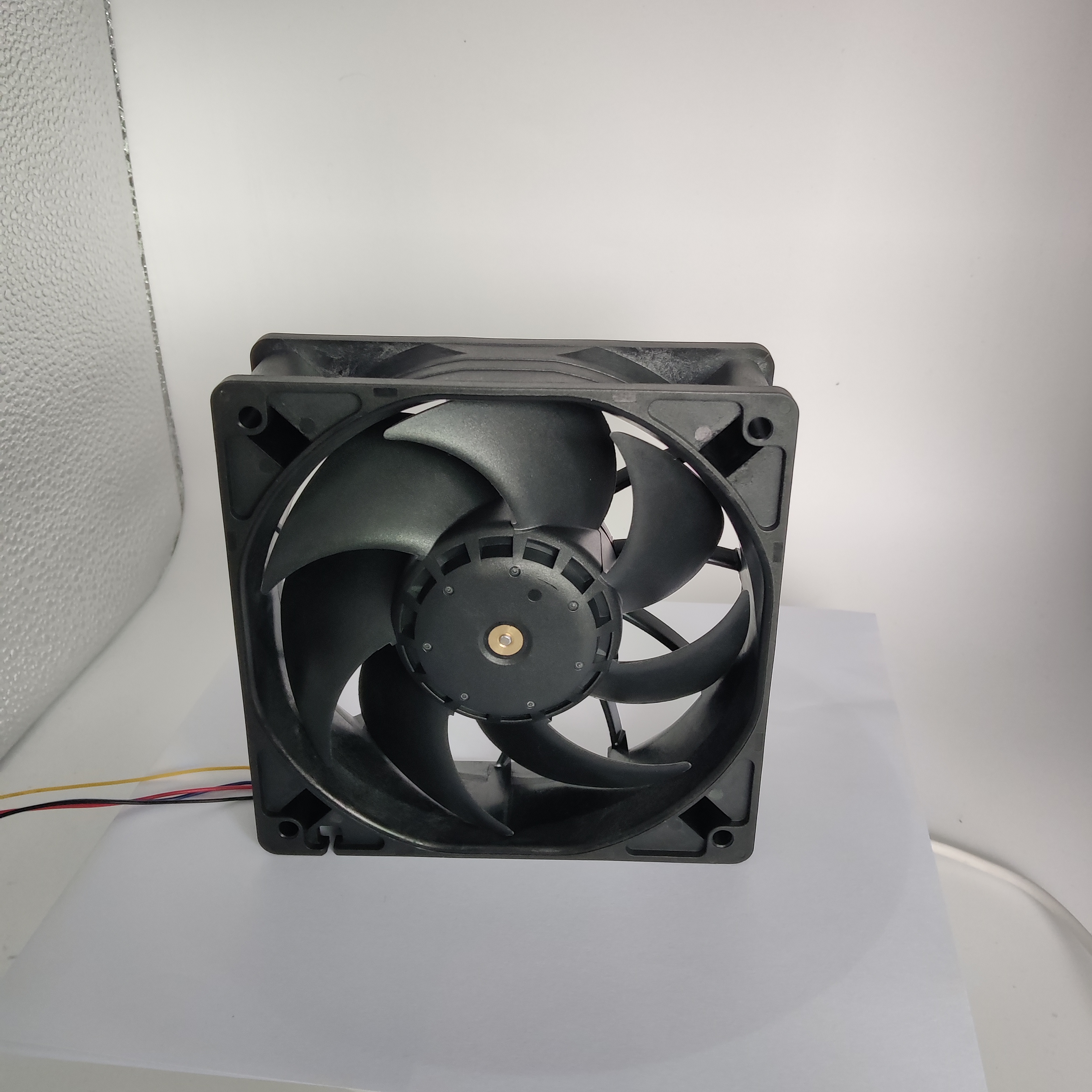

健策JC12038B24L-3|24V 12038 轴流散热风扇|充电桩控制与电源系统专用
产品简介|24V 型号在充电桩中的角色定位
| 维度 | 说明 |
|---|
| 型号 | JC12038B24L-3 |
| 额定电压 | 24V DC |
| 系列 | JC12038-03 |
| 性能等级 | 稳定型 / 长时间运行 |
| 适配系统 | 24V 供电架构充电桩 |
在充电桩系统中,24V 辅助电源广泛用于控制板、通信模块、电源风扇等关键部位。
JC12038B24L-3 正是面向 24V 系统架构设计的工业级轴流散热风扇,强调 稳定、低噪音与长期可靠性。

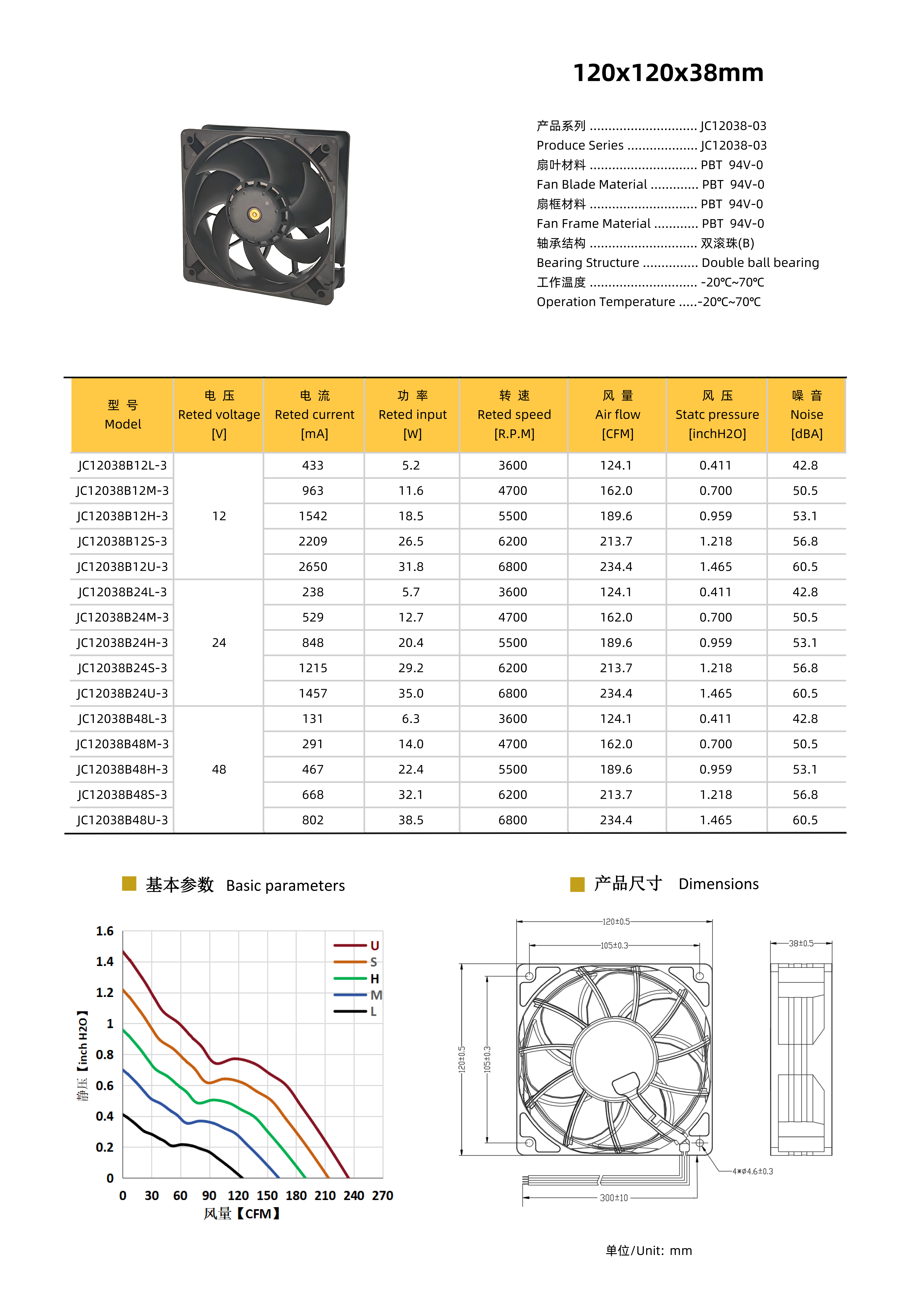

电气与气动性能参数参数表
| 项目 | 参数 |
|---|
| 外形尺寸 | 120 × 120 × 38 mm |
| 扇叶 / 框体材料 | PBT 94V-0 |
| 轴承形式 | 双滚珠轴承 |
| 连续运行能力 | 适合 7×24h |
| 工作温度 | -20℃ ~ 70℃ |
双滚珠轴承结构,使其在 长期通电运行 的充电桩设备中具备更好的寿命表现。
电气与气动性能参数
| 性能项 | 数值 |
|---|
| 额定电压 | 24V |
| 额定电流 | 238 mA |
| 额定功率 | 5.7 W |
| 额定转速 | 3600 R.P.M |
| 风量 | 124.1 CFM |
| 风压 | 0.411 inchH₂O |
| 噪音 | 42.8 dBA |
在 24V 供电条件下,该型号实现了 低电流、稳定转速、可控噪音 的平衡,非常适合持续运行场景。
技术特点表
| 技术特点 | 描述 |
|---|
| 高风压设计 | 38mm 厚度适合阻力大的模块风道 |
| 工业材料 | PBT 94V-0,防火、耐高温 |
| 双滚珠轴承 | 支持 24×7 连续运行 |
| 低噪音 | 兼顾散热效率与工作环境舒适度 |
| PWM / FG 接口 | 可实现智能风速控制 |
为什么 24V 充电桩更偏向这种风扇配置?
| 充电桩设计需求 | JC12038B24L-3 的匹配点 |
|---|
| 统一 24V 辅助电源 | 无需 DC-DC 转换 |
| 长时间无人值守 | 双滚珠轴承稳定可靠 |
| 噪音控制要求 | 42.8dBA,更友好 |
| 模块温升可控 | 风量与风压均衡 |
24V 与 12V 同级型号的选型思路
| 对比维度 | 12V L 档 | 24V L 档(本型号) |
|---|
| 供电方式 | 12V 辅助电源 | 24V 辅助电源 |
| 电流 | 较高 | 更低 |
| 系统适配 | 需匹配 12V | 直接适配 24V |
| 使用场景 | 模块内部 | 控制仓 / 整机系统 |
应用场景表
| 应用位置 | 功能说明 |
|---|
| 充电桩控制仓 | 控制板与通信模块散热 |
| 电源模块风道 | 辅助气流换热 |
| 低至中功率 DC 桩 | 柜体整体换气 |
| 户外交流充电桩 | 长时间稳定运行 |
品牌及型号对比表
| 品牌 | 适用场景 | 优势 |
|---|
| JENTECH | 国产充电桩 / 电源模块 | 成本可控,稳定供货,适合量产 |
| San Ace | 高端直流快充桩 | 日本原装,高可靠性,适合严苛工况 |
| AVC | 模块型方案 | 台湾工业级,性价比高,稳定性好 |
| Jamicon | 工业通用 | 成熟型号,稳定可靠,适合替换方案 |
推荐选型建议表
| 需求场景 | 推荐配置 |
|---|
| 模块内部阻力大 | 高风压型号,厚型风扇(38mm) |
| 柜体换气 | 高风量型号 |
| 长时间运行 | 双滚珠轴承优先 |
| 成本控制 | JENTECH 国产型号可替代国际品牌 |
使用与集成建议
| 项目 | 建议 |
|---|
| 风道结构 | 适合直线或低阻力风道 |
| 安装方向 | 推荐作为排风使用 |
| 调速方案 | 可选 PWM 实现智能控温 |
| 替代方案 | 可替代部分进口 24V 12038 风扇 |
购买 / 咨询入口表
| 操作 | 说明 |
|---|
| 在线留言 | 填写型号、数量、用途,提交询价 |
| 样品申请 | 提供测试样品,便于选型验证 |
| 技术支持 | 风扇选型、安装、应用建议 |
| 定制化服务 | 防水、防尘、线长定制 |
