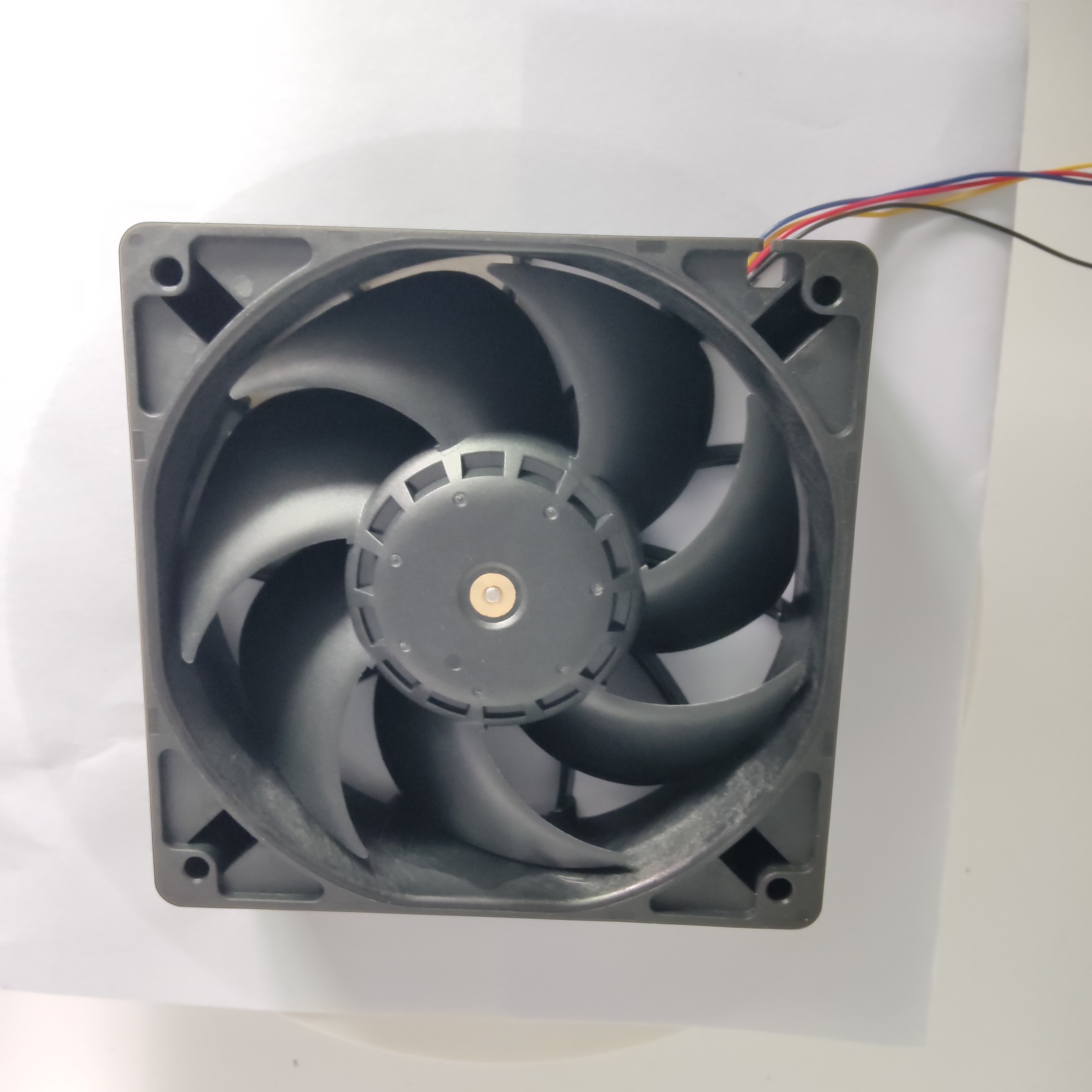

JC12038B24H-3｜24V 高风压 12038 轴流风扇｜充电桩高热密度散热方案
型号定位：24V 系统中的“风道突破型”
| 维度 | 定位说明 |
|---|
| 型号 | JC12038B24H-3 |
| 供电体系 | 24V DC |
| 系列 | JC12038-03 |
| 性能级别 | 高性能（H 档） |
| 核心任务 | 穿透高阻力风道，抑制热堆积 |
在 24V 架构的充电桩中，当 M 档风扇已接近性能上限，但模块区仍存在温升风险时，
JC12038B24H-3 作为高风压型号，承担的是“风道突破与热量强制排出”的角色。
结构配置与长期可靠性
| 项目 | 规格 |
|---|
| 外形尺寸 | 120 × 120 × 38 mm |
| 扇叶 / 框体材料 | PBT 94V-0 |
| 轴承结构 | 双滚珠轴承 |
| 工作温度范围 | -20℃ ~ 70℃ |
| 运行特性 | 适合长期连续运行 |
双滚珠轴承与 PBT 94V-0 结构，使其在 5500RPM 持续运行 条件下仍具备良好的稳定性。
电气与气动性能参数（H 档核心区）
| 参数项 | 数值 |
|---|
| 额定电压 | 24V DC |
| 额定电流 | 848 mA |
| 额定功率 | 20.4 W |
| 额定转速 | 5500 R.P.M |
| 最大风量 | 189.6 CFM |
| 最大风压 | 0.959 inchH₂O |
| 噪音 | 53.1 dBA |
接近 1.0 inchH₂O 的静压能力，是该型号区别于 24V M 档的关键性能点。
充电桩哪些散热难点更适合 H 档？
| 散热难点 | 对应价值 |
|---|
| 模块排列紧凑 | 强制气流穿透模块间隙 |
| 风道存在折弯 | 减少风量衰减 |
| 功率持续输出 | 稳定控制核心温升 |
| 柜体空间受限 | 在有限通道内保持换气效率 |
典型安装策略
| 安装位置 | 作用说明 |
|---|
| 电源模块后端 | 快速带走核心热源 |
| 柜体中上部 | 构建高效排风路径 |
| 半密闭功率仓 | 抑制热空气滞留 |
| 风阻集中节点 | 作为风道“推进器” |
24V 产品梯度中的角色对照
| 型号 | 风量 | 风压 | 适合场景 |
|---|
| JC12038B24L-3 | 124.1 CFM | 0.411 inH₂O | 控制系统 |
| JC12038B24M-3 | 162.0 CFM | 0.700 inH₂O | 模块区 |
| JC12038B24H-3 | 189.6 CFM | 0.959 inH₂O | 高热密度风道 |
H 档并非“越大越好”，而是用于 已经出现风道瓶颈的关键位置。
系统设计与选型提示
| 项目 | 建议 |
|---|
| 电源设计 | 确保 24V 支路功率裕量 |
| 噪音预期 | 适合设备内部或无人值守 |
| 风道优化 | 与直线或半直线风道更匹配 |
| 控制方式 | 可选 PWM 实现分段调速 |
