充电桩的效率，往往首先让人想到充电模块的转换效率、功率器件的损耗，以及电能从输入端到输出端的传输效率。但在实际运行中，还有一个容易被忽略的环节——散热风扇的辅助功耗。

对于直流快充桩、超充设备及多模块并联充电系统来说，散热风扇需要持续带走功率模块、变压器及其他发热器件产生的热量。风扇运行本身会消耗电能，而散热能力不足又可能导致设备温升过高，影响系统稳定运行。

那么，散热风扇功耗究竟会不会影响充电桩整体效率？是不是风扇功率越低越好？本文从功耗计算、整机能耗、散热匹配和实际选型几个方面，带你理清其中的关系。

 核心结论：散热风扇属于充电桩的辅助用电部件，其功耗会影响整机的辅助能耗和综合效率。但风扇不能一味追求低功耗，必须同时满足实际风道中的风量、静压和温升要求。

一、为什么散热风扇功耗会影响充电桩整体效率？

充电桩并不是只有充电模块在消耗电能。设备运行时，控制系统、通信模块、显示单元、辅助电源以及散热系统等，都可能产生额外的用电需求。

其中，散热风扇的主要作用是建立气流通道，将设备内部的热量带走，帮助功率模块和其他关键器件维持在合理的工作温度范围内。风扇虽然不是直接进行电能转换的核心部件，却是保障充电设备正常工作的重要辅助部件。

因此，评估散热风扇是否影响整机效率，不能只看风扇铭牌上的功率数值，还要看它在实际工作条件下消耗了多少电能，以及是否以合理的能耗满足了设备的散热需求。

二、风扇功耗怎么算？一笔账看清辅助能耗

评估散热风扇能耗，最直接的方法是根据风扇的实际输入功率、数量和运行时间进行估算。

1. 计算风扇总功率

风扇总功率可以按以下方式计算：

风扇总功率（W）＝单颗风扇实际输入功率（W）×风扇数量

例如，某充电设备配置4颗散热风扇，假设每颗风扇的实际输入功率均为10W，那么风扇总功率为40W。

需要注意：这里的10W只是用于说明计算方法的假设值，并不代表某个具体风扇型号的实测功耗。实际计算时，应优先采用产品规格书和装机测试中确认的输入功率。

2. 计算风扇每天和每年的耗电量

如果风扇每天运行时间较长，即使单颗风扇的功耗不高，长期累积的能耗也值得关注。

耗电量（kWh）＝风扇总功率（W）×运行时间（h）÷1000

假设一台充电设备有4颗风扇，每颗风扇实际输入功率为10W，且每天连续运行24小时：

这意味着，在上述假设条件下，4颗风扇全年连续运行的耗电量约为350.4kWh。若实际运行时间更短，或者采用了有效的调速控制，实际能耗也会相应变化。

对运营时间较长、风扇数量较多的充电设备而言，建议在方案评估阶段就把风扇辅助能耗纳入计算，而不是等到整机测试或批量交付后才考虑。

三、风扇功耗占整机能耗多少？要看实际工况

散热风扇对整机效率的影响，与充电桩的额定功率、实际输出功率、风扇数量以及其他辅助用电情况有关，不能简单给出适用于所有充电桩的固定比例。

在分析时，需要区分两个概念：

① 风扇辅助能耗占比：风扇耗电量占所选统计口径下设备总耗电量的比例。

② 充电转换效率：充电设备在规定测量边界和工况下，输出电能与输入电能之间的比值。具体测试口径应以适用标准或项目测试规范为准。

如果只统计充电模块的输入与输出，风扇可能属于模块外的辅助负载；如果评估整台设备的综合能耗，就需要根据系统边界，把相关辅助用电纳入统计。因此，比较不同产品的效率数据时，必须先确认测量边界是否一致。

举例：相同风扇功耗，在不同输出工况下占比不同

假设某充电设备的风扇总输入功率为40W，以下仅用于展示比例变化，不代表实际产品的效率测试结果：

从这个例子可以看出，在风扇功率不变的情况下，输出功率越大，风扇功率相对于输出功率的比例越低。但这只是一个简单的功率比例，并不等于风扇能耗占整机总能耗的真实比例，也不能直接当作充电桩效率的下降幅度。

如果要准确评估整机效率，应在统一的输入输出测量边界下进行测试，并考虑充电模块损耗、控制系统、辅助电源、风扇以及其他相关负载。

四、风扇是不是功耗越低越好？答案是否定的

 如果只看风扇的额定功率，直接选择功率最低的型号，可能忽略更关键的问题：风扇能否在真实装机环境中提供足够的有效风量和静压。

充电桩内部通常存在散热器、功率模块、隔板、防护网以及进出风口等结构，这些结构会形成不同程度的气流阻力。风扇在实际系统中的工作风量，不一定等于规格书标注的自由送风量。

更合理的思路是：在满足温升要求的前提下，寻找风量、静压、功耗、噪声和可靠性之间的平衡点，而不是单独追求某一个参数。

五、如何降低充电桩风扇能耗？重点做好这4件事

1. 根据实际风阻匹配风量和静压

风扇选型不能只看风量数值。对于存在散热器、滤网或狭窄风道的设备，应重点关注风扇在实际阻力条件下能够提供多少风量。

如果风扇静压不足，气流可能难以有效通过阻力较大的区域；如果选型过度保守，又可能带来额外的功耗和噪声。因此，建议结合风扇性能曲线与系统风阻曲线进行判断，并通过装机测试验证最终结果。

2. 优化风道，减少无效气流

风扇功耗并不是唯一的优化对象，风道设计同样重要。进风口面积不足、排风路径过长、内部结构遮挡，以及热空气回流，都可能影响散热效果。

通过合理规划进风口和出风口、缩短气流路径、改善关键发热部件周围的气流分布，有机会在满足温升要求的情况下，减少不必要的风量需求。具体效果仍需通过样机测试确认。

3. 评估PWM调速与温控策略

如果充电设备的热负载会随输出功率和环境温度变化，可以评估采用支持PWM调速的风扇，并结合温度传感器制定合理的控制策略。

例如，在温升较低、散热需求较小时，控制系统可以根据设计要求降低风扇转速；当设备进入高负载状态或关键器件温度升高时，再提高风扇转速，以满足散热需求。

不过，调速节能效果与风扇自身特性、控制方式、风道阻力及运行工况有关。不能仅凭支持PWM就认定一定节能，还应验证低速运行时的启动能力、稳定性和温升表现。

4. 把能耗与温升放在同一套测试中评估

判断一款风扇是否真正适合充电桩，不能只测输入功率，也不能只看设备温度。更有效的方式是将风扇功耗、关键器件温升、风量、噪声及运行稳定性结合起来进行对比。

通过对比不同风扇方案在相同测试条件下的表现，才能判断某一方案是否在满足散热要求的同时降低了辅助能耗。

六、充电桩散热风扇选型，厂家需要关注哪些参数？

对于充电桩研发、结构设计及采购人员而言，选择散热风扇时，建议从以下几个方面综合评估，而不是仅凭额定功率或外形尺寸直接确定型号。

对于直流快充桩、超充柜及多模块并联设备，还应关注模块内部风扇与系统风扇之间的配合。不同位置的风扇承担的任务可能不同，选型时应分别确认其风量、静压和控制要求，避免只更换某一颗风扇，却没有验证整套气流系统。

七、健策JENTECH：从风扇参数到实际应用，关注整机散热匹配

对于充电桩制造企业来说，散热风扇的选型不仅关系到辅助能耗，也与设备内部气流组织、关键器件温升、噪声控制和长期运行稳定性密切相关。

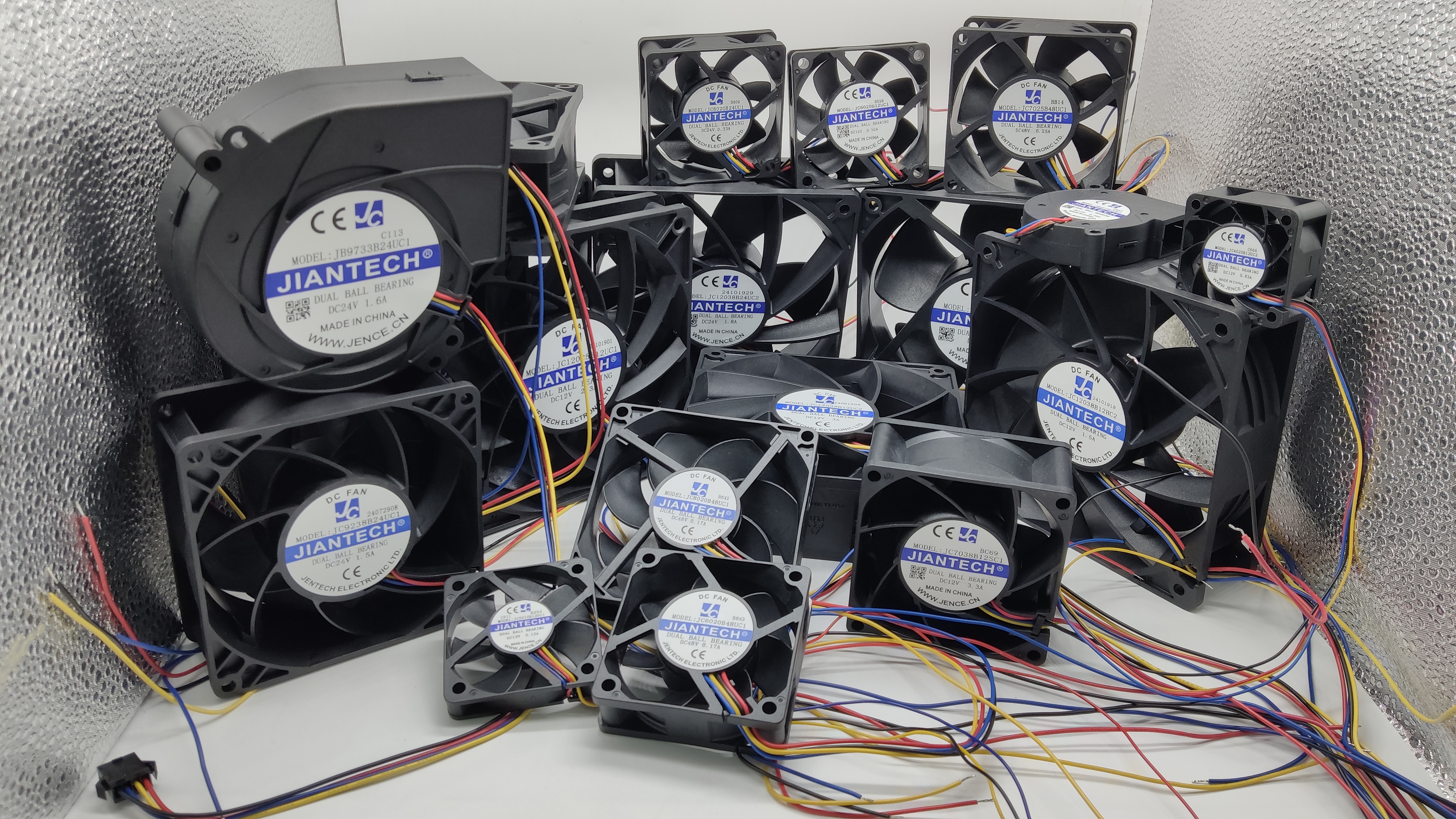

深圳市健策电子有限公司（健策JENTECH）深耕散热风扇领域，围绕工业设备散热应用提供风扇产品与选型配套服务。面对充电桩及相关电力电子设备的散热需求，建议根据实际应用条件，综合评估风扇尺寸、供电电压、风量、静压、输入功率和运行环境。

 如果正在开发新款充电桩，或希望优化现有设备的风扇能耗，可以提前整理以下资料：

 设备类型及额定功率；

 风扇安装尺寸与供电电压；

 现有风扇的功率、风量和静压参数；

 设备内部风道结构及关键器件温升情况；

对噪声、调速、防护及长期运行的具体要求。

结合这些信息，可以更有针对性地筛选风扇方案，并通过样品装机测试验证实际散热效果。对于涉及整机能效的项目，还应在统一的测试条件下同步测量辅助功耗和整机输入输出数据。

八、总结：充电桩风扇选型，不能只盯着功耗数字

散热风扇功耗会影响充电桩的辅助能耗，也可能影响整机综合效率评估。但在实际设计中，风扇的价值不只是消耗了多少电能，更在于它能否以合理的功耗，将关键发热器件产生的热量有效带走。

对于充电桩企业而言，更值得关注的是以下三个方面：

算清能耗：根据实际输入功率、风扇数量和运行时间，评估辅助用电。

匹配散热：结合真实风道、风量、静压和温升结果，避免低功耗却散热不足。

验证整机：在相同工况下综合比较风扇功耗、设备温升、噪声和运行稳定性。

真正合理的散热方案，不是简单选择功耗最低的风扇，而是在满足安全与温升要求的基础上，尽可能减少不必要的辅助能耗，让充电设备在散热表现、运行可靠性与能效之间实现更好的平衡。

健策JENTECH散热风扇｜关注风量、静压、功耗与实际工况，为充电桩及工业电力电子设备提供更有针对性的散热选型支持。
