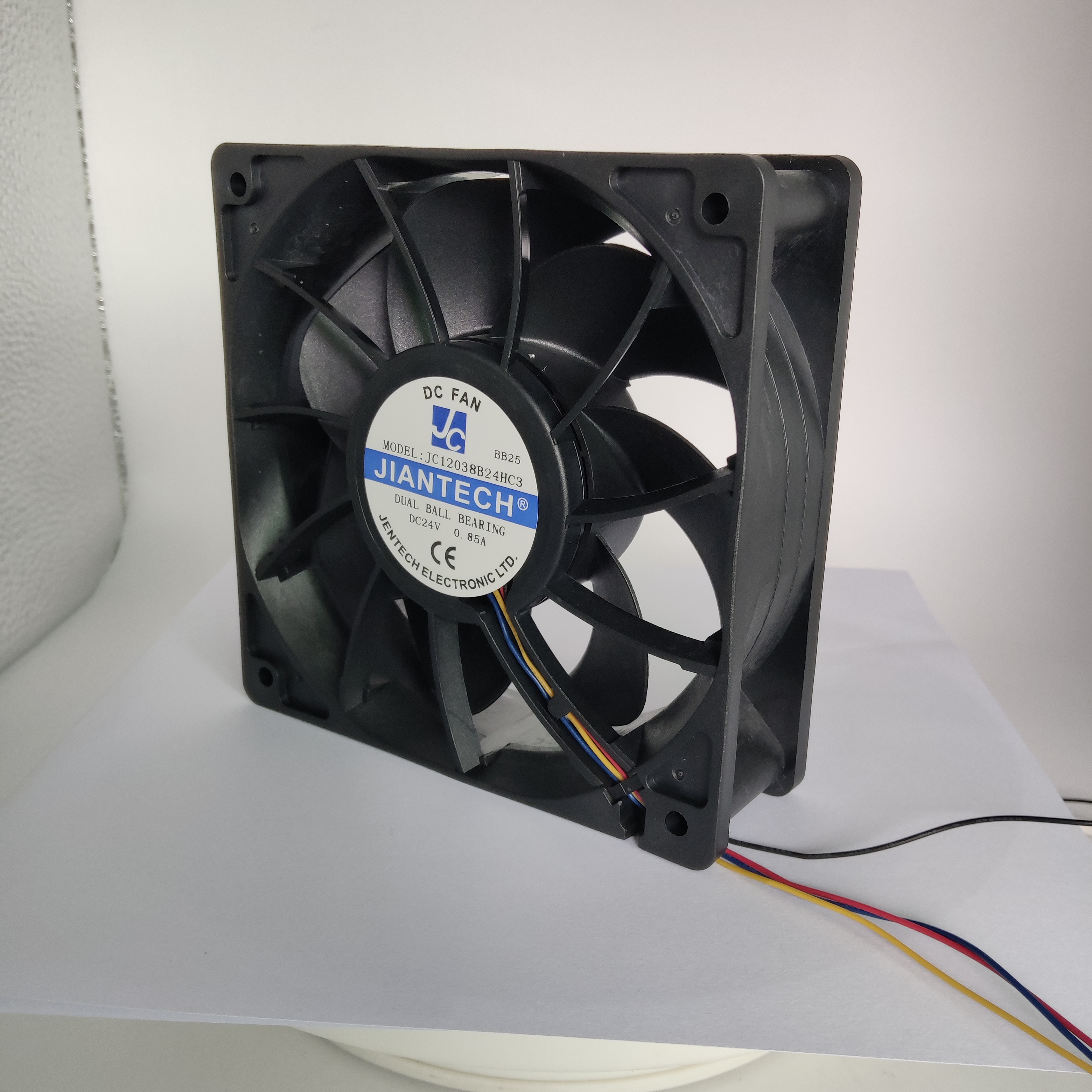

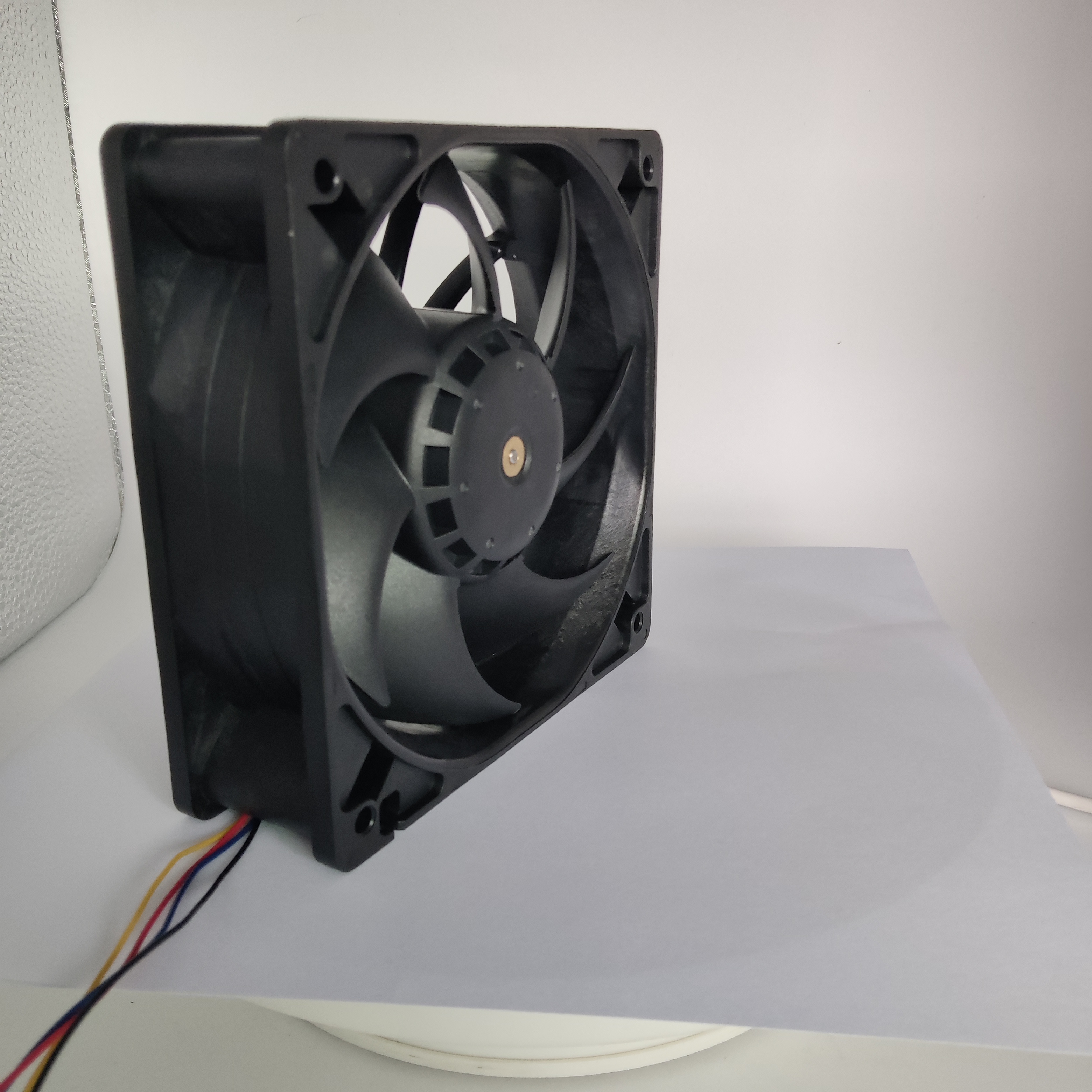

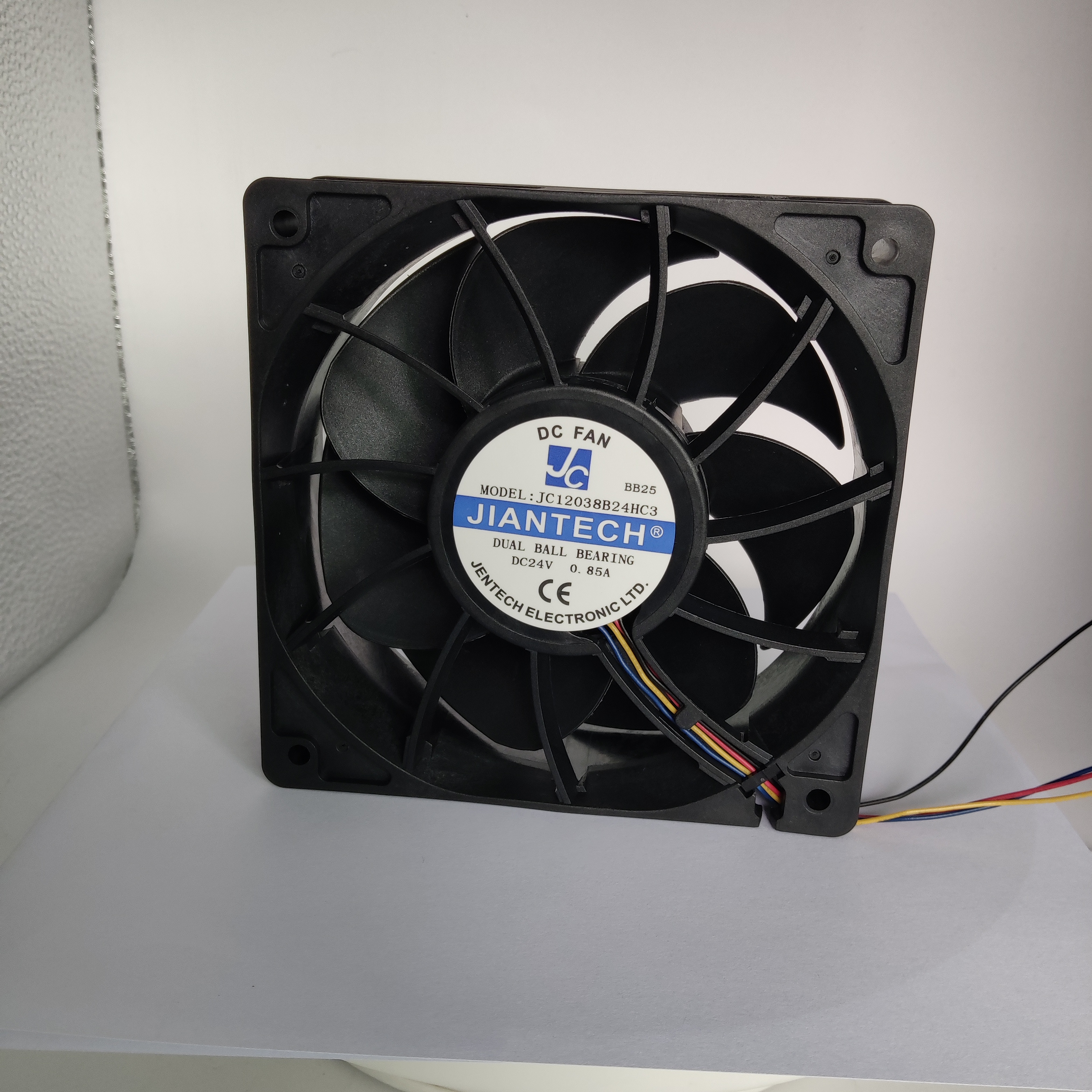

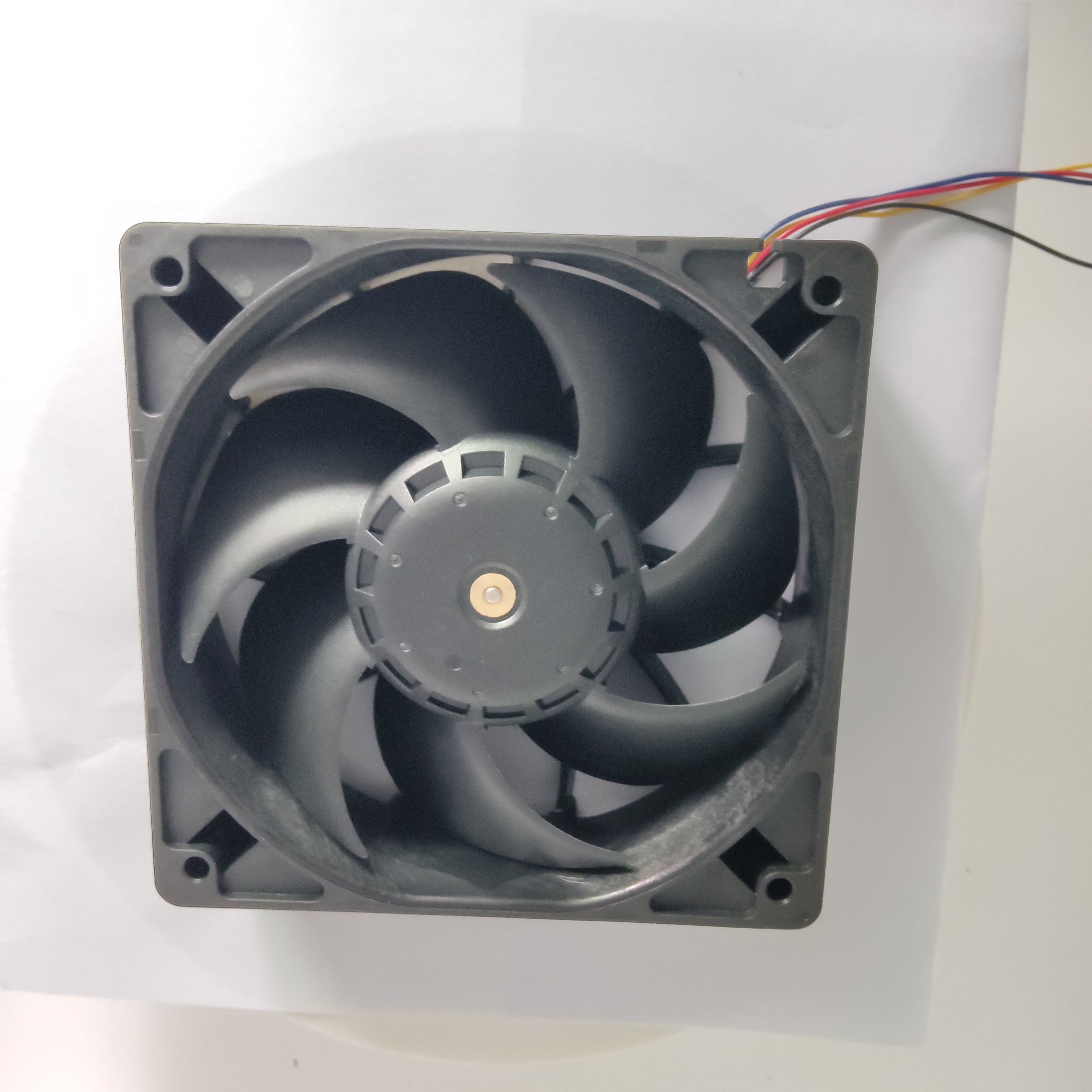

健策JC12038B12U-3｜120×120×38 轴流散热风扇｜充电桩专用
产品简介
| 维度 | 说明 |
|---|
| 型号 | JC12038B12U-3 |
| 系列 | JC12038-03 |
| 性能层级 | 极限输出（Upper Level） |
| 适用对象 | 超大功率直流充电桩 / 高阻力密闭风道 |
JC12038B12U-3 并不是“通用型”散热风扇，而是面向 工程级散热需求 设计的 120×120×38mm 高风压轴流风扇。
当普通高转速风扇已经无法维持温升控制时，该型号提供的是 更高风压余量。
核心参数表
| 项目 | 规格 |
|---|
| 外形尺寸 | 120 × 120 × 38 mm |
| 扇叶 / 框体 | PBT 94V-0 |
| 轴承类型 | 双滚珠轴承 |
| 连续运行能力 | 工业级 24×7 |
| 工作温度 | -20℃ ~ 70℃ |
高强度 PBT 材料配合双滚珠轴承，是其承载 6800RPM 高速运转 的基础。
| 指标 | 数值 |
|---|
| 额定电压 | 12V |
| 额定电流 | 2650 mA |
| 额定功率 | 31.8 W |
| 额定转速 | 6800 R.P.M |
| 最大风量 | 234.4 CFM |
| 最大风压 | 1.465 inchH₂O |
| 噪音 | 60.5 dBA |
1.465 inchH₂O 的静压能力，使其在 12038 轴流风扇中更接近“鼓风级”应用区间。
充电桩散热中哪些场景需要 U 档？
| 场景特征 | 需求说明 |
|---|
| 风道极长或多弯折 | 普通风扇气流衰减严重 |
| 模块高度集中 | 热量堆积，需强制排热 |
| 功率等级极高 | ≥ 180kW 直流快充系统 |
| 环境温度偏高 | 夏季户外 / 封闭机柜 |
JC12038B12U-3 适合用于 “散热安全冗余”设计，避免系统因温升触发限功率或停机。
推荐安装与系统搭配方式
| 安装位置 | 作用 |
|---|
| 电源模块后端 | 强制带走核心热源 |
| 柜体顶部排风 | 建立强对流通道 |
| 密闭电源仓 | 突破风阻瓶颈 |
| 液冷系统风道 | 作为气冷冗余方案 |
技术特点表
| 技术特点 | 描述 |
|---|
| 高风压设计 | 38mm 厚度适合阻力大的模块风道 |
| 工业材料 | PBT 94V-0，防火、耐高温 |
| 双滚珠轴承 | 支持 24×7 连续运行 |
| 低噪音 | 兼顾散热效率与工作环境舒适度 |
| PWM / FG 接口 | 可实现智能风速控制 |

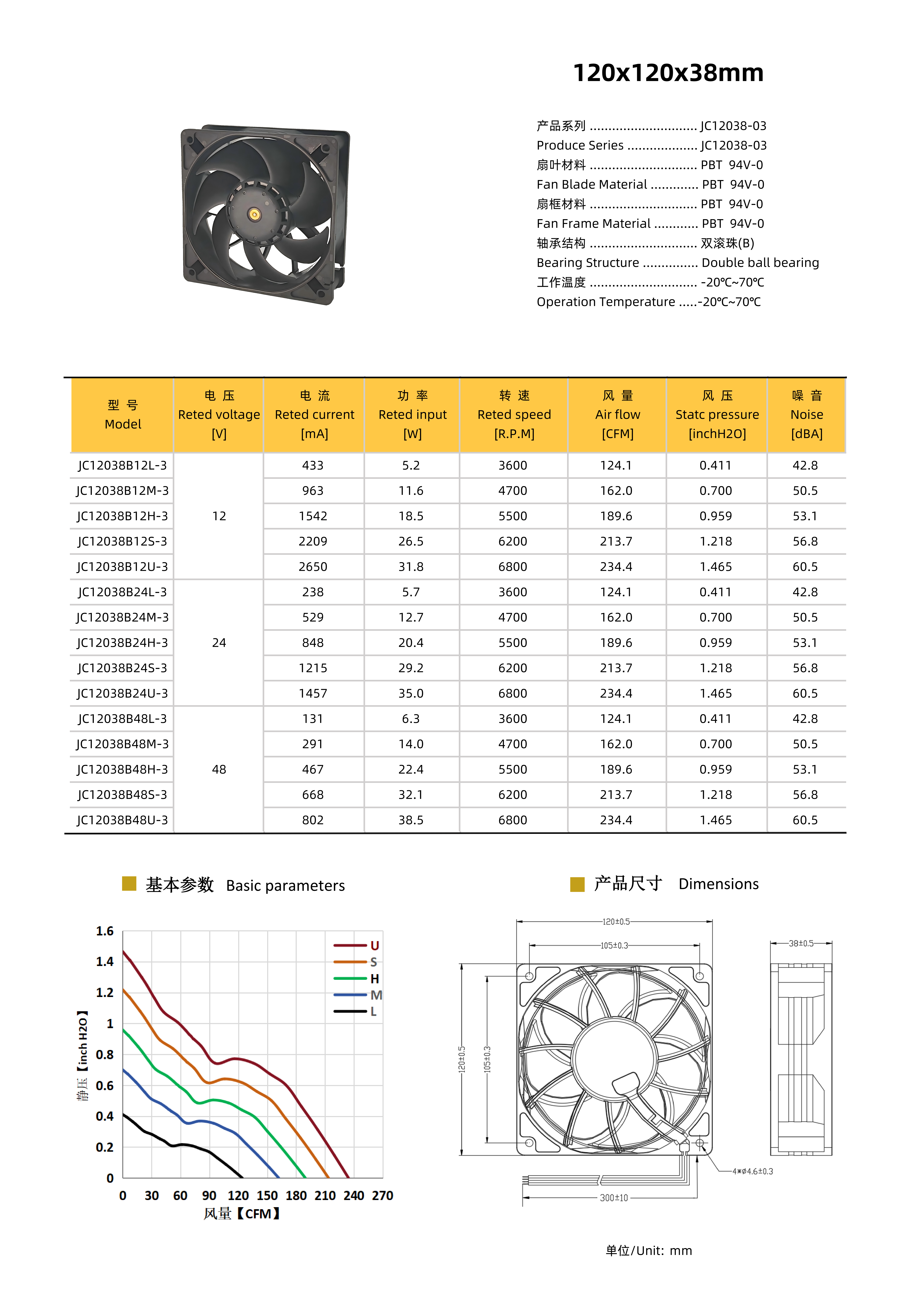

JC12038-03 系列性能区间对照
| 型号 | 风量 | 风压 | 典型定位 |
|---|
| JC12038B12L-3 | 124.1 CFM | 0.411 inH₂O | 基础级 |
| JC12038B12M-3 | 162.0 CFM | 0.700 inH₂O | 中功率 |
| JC12038B12H-3 | 189.6 CFM | 0.959 inH₂O | 高阻力 |
| JC12038B12S-3 | 213.7 CFM | 1.218 inH₂O | 重载 |
| JC12038B12U-3 | 234.4 CFM | 1.465 inH₂O | 工程级极限 |
应用场景表
| 应用场景 | 说明 |
|---|
| 充电模块散热 | 模块内部高功率元件散热 |
| 电源柜换气 | 柜体进出风口补充气流 |
| 直流快充桩 | 高功率充电设备热管理 |
| 工业设备 | 高热源模块内部散热 |
品牌及型号对比表
| 品牌 | 适用场景 | 优势 |
|---|
| JENTECH | 国产充电桩 / 电源模块 | 成本可控，稳定供货，适合量产 |
| San Ace | 高端直流快充桩 | 日本原装，高可靠性，适合严苛工况 |
| AVC | 模块型方案 | 台湾工业级，性价比高，稳定性好 |
| Jamicon | 工业通用 | 成熟型号，稳定可靠，适合替换方案 |
推荐选型建议表
| 需求场景 | 推荐配置 |
|---|
| 模块内部阻力大 | 高风压型号，厚型风扇（38mm） |
| 柜体换气 | 高风量型号 |
| 长时间运行 | 双滚珠轴承优先 |
| 成本控制 | JENTECH 国产型号可替代国际品牌 |
| 提示 | 说明 |
|---|
| 噪音水平 | 不建议用于对噪音敏感场景 |
| 供电能力 | 需确认电源余量 ≥ 35W |
| 风道结构 | 建议匹配高阻力系统 |
| 调速方式 | 可通过 PWM 在低负载时降速 |
购买 / 咨询入口表
| 操作 | 说明 |
|---|
| 在线留言 | 填写型号、数量、用途，提交询价 |
| 样品申请 | 提供测试样品，便于选型验证 |
| 技术支持 | 风扇选型、安装、应用建议 |
| 定制化服务 | 防水、防尘、线长定制 |
