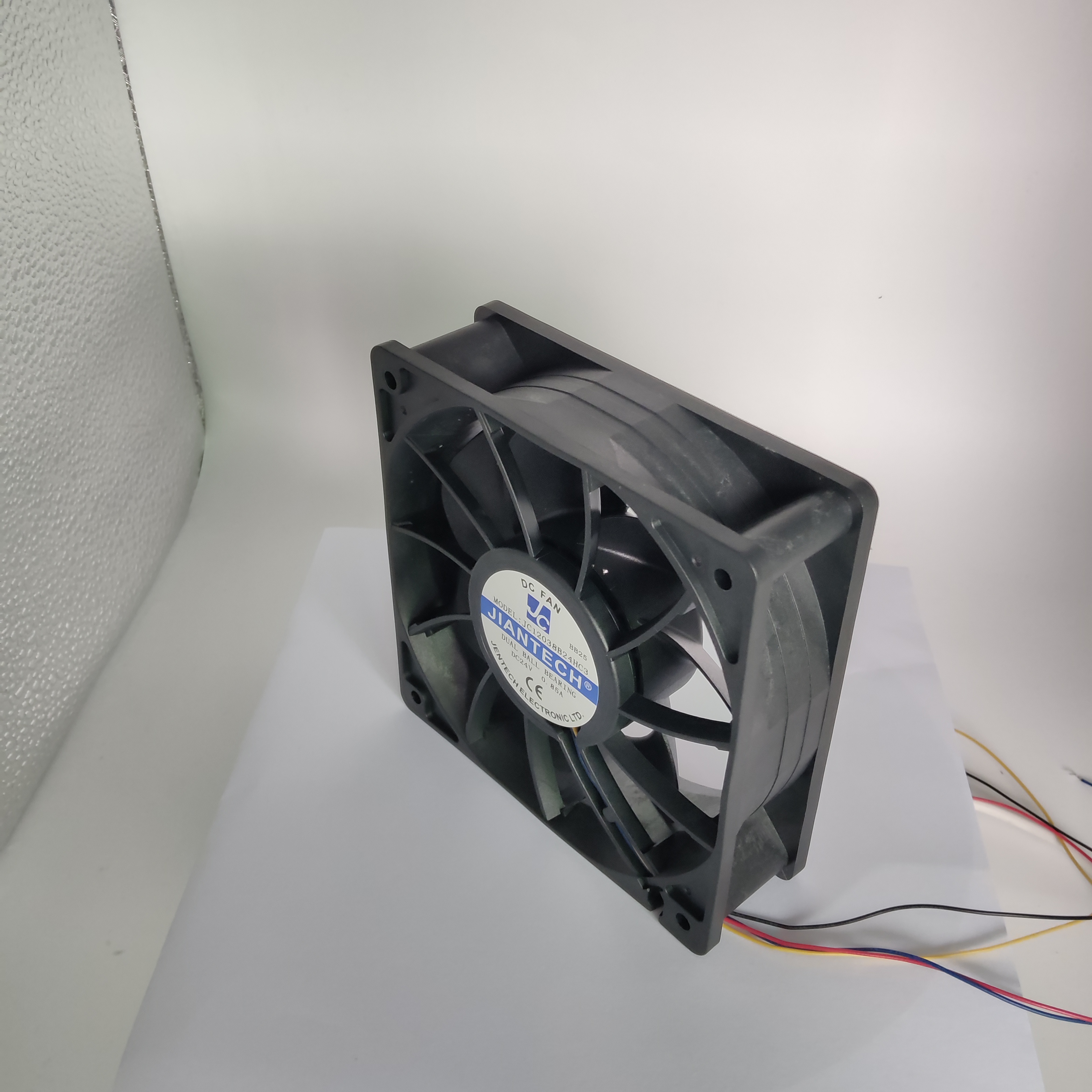

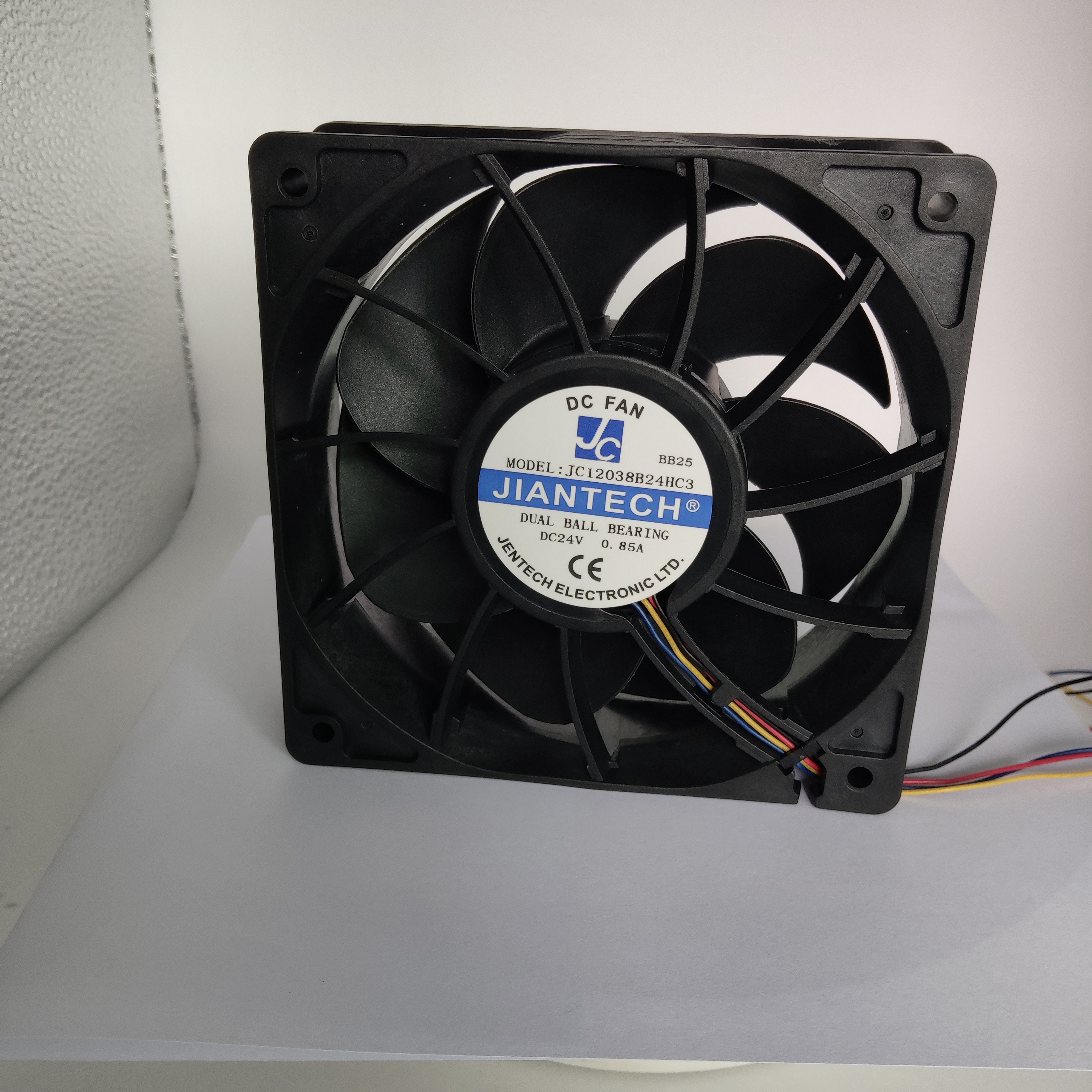

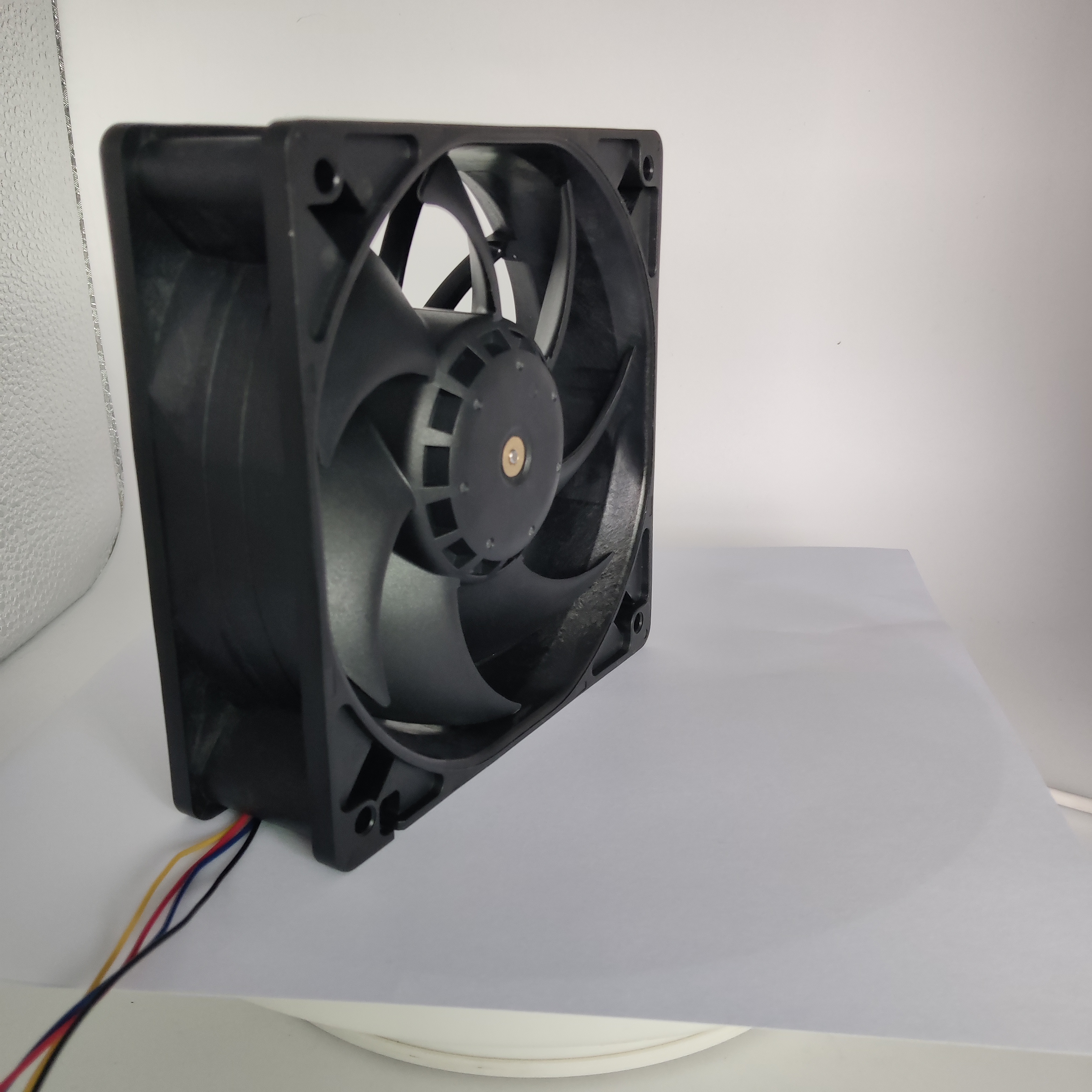

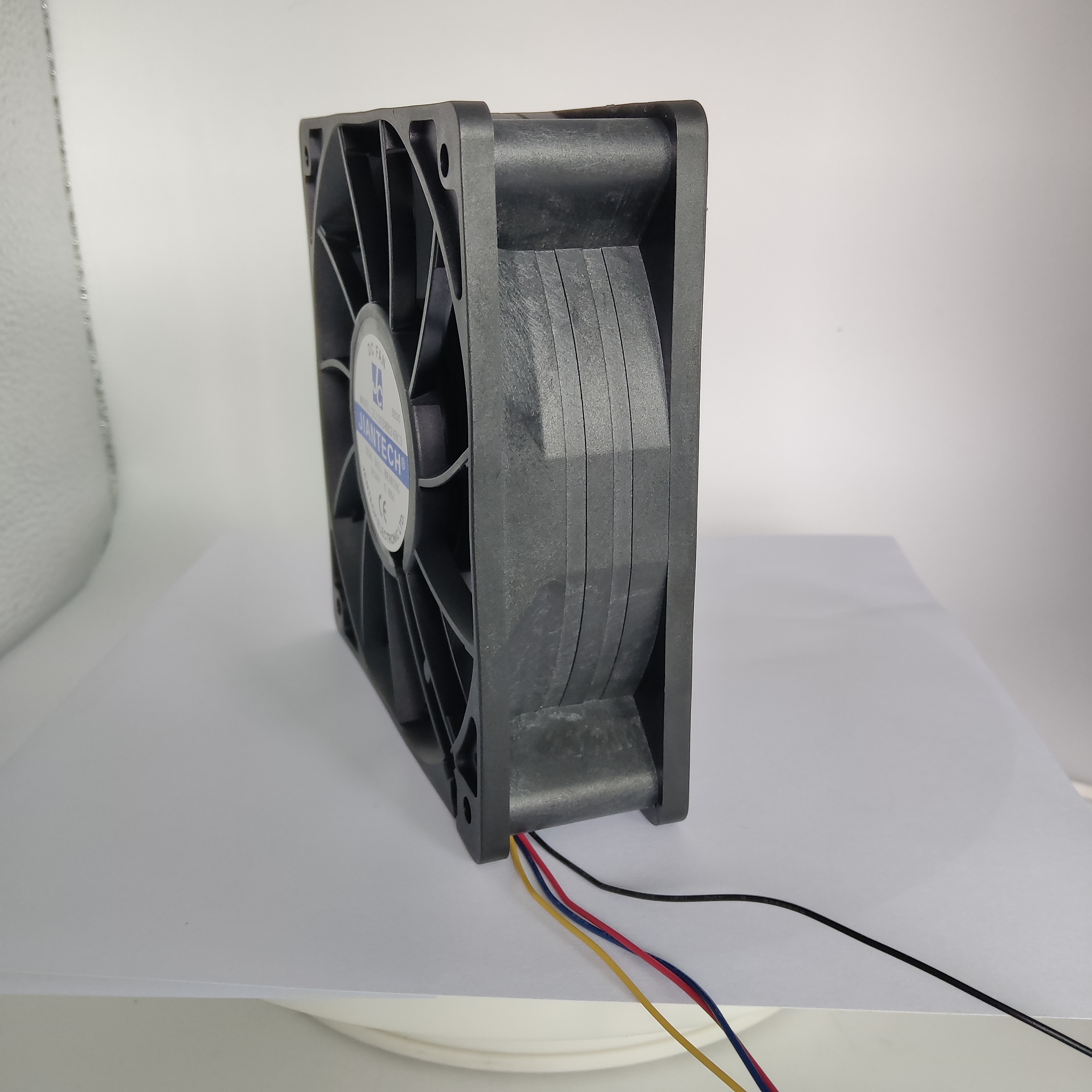

健策JC12038B24L-3｜24V 12038 轴流散热风扇｜充电桩控制与电源系统专用
产品简介|24V 型号在充电桩中的角色定位
| 维度 | 定位说明 |
|---|
| 型号 | JC12038B24M-3 |
| 供电架构 | 24V DC |
| 系列归属 | JC12038-03 |
| 性能层级 | 中高性能（M 档） |
| 主要用途 | 电源模块区 / 中高功率充电桩 |
在采用 24V 辅助电源架构 的充电桩中，
L 档 更偏向稳定运行，
而 JC12038B24M-3 则用于 热密度更高、风道阻力更明显的区域，在风量与风压之间取得更强输出平衡。
结构设计与可靠性基础
| 项目 | 规格说明 |
|---|
| 外形尺寸 | 120 × 120 × 38 mm |
| 扇叶 / 框体材料 | PBT 94V-0 |
| 轴承结构 | 双滚珠轴承 |
| 连续运行能力 | 工业级 7×24h |
| 工作温度 | -20℃ ~ 70℃ |
双滚珠结构非常适合 充电桩长时间通电、不间断运行 的应用特性。
电气与气动性能参数参数表
| 参数项 | 数值 |
|---|
| 额定电压 | 24V DC |
| 额定电流 | 529 mA |
| 额定功率 | 12.7 W |
| 额定转速 | 4700 R.P.M |
| 风量 | 162.0 CFM |
| 静压 | 0.700 inchH₂O |
| 噪音 | 50.5 dBA |
在 24V 条件下，该型号显著提升了 风压能力，更适合 模块型风道或半密闭结构。
24V M 档适合哪些充电桩散热位置？
| 应用位置 | 使用价值 |
|---|
| 电源模块中段 | 强化模块间气流穿透 |
| 柜体内部风道 | 克服风阻，减少热堆积 |
| 中高功率 DC 桩 | 提供更稳定的换热能力 |
| 控制与功率混合仓 | 平衡散热与噪音 |
与 24V L 档的选型差异说明
| 对比维度 | JC12038B24L-3 | JC12038B24M-3 |
|---|
| 风量 | 124.1 CFM | 162.0 CFM |
| 风压 | 0.411 inH₂O | 0.700 inH₂O |
| 功率 | 5.7 W | 12.7 W |
| 适用位置 | 控制仓 / 换气 | 模块区 / 风道内部 |
技术特点表
| 技术特点 | 描述 |
|---|
| 高风压设计 | 38mm 厚度适合阻力大的模块风道 |
| 工业材料 | PBT 94V-0，防火、耐高温 |
| 双滚珠轴承 | 支持 24×7 连续运行 |
| 低噪音 | 兼顾散热效率与工作环境舒适度 |
| PWM / FG 接口 | 可实现智能风速控制 |
JC12038-03 系列（24V）性能区间参考
| 型号 | 风量 | 风压 | 定位 |
|---|
| JC12038B24L-3 | 124.1 CFM | 0.411 inH₂O | 稳定型 |
| JC12038B24M-3 | 162.0 CFM | 0.700 inH₂O | 增强型 |
| 后续 H / S 档 | 更高 | 更高 | 高功率系统 |
应用场景表
| 应用位置 | 功能说明 |
|---|
| 充电桩控制仓 | 控制板与通信模块散热 |
| 电源模块风道 | 辅助气流换热 |
| 低至中功率 DC 桩 | 柜体整体换气 |
| 户外交流充电桩 | 长时间稳定运行 |
品牌及型号对比表
| 品牌 | 适用场景 | 优势 |
|---|
| JENTECH | 国产充电桩 / 电源模块 | 成本可控，稳定供货，适合量产 |
| San Ace | 高端直流快充桩 | 日本原装，高可靠性，适合严苛工况 |
| AVC | 模块型方案 | 台湾工业级，性价比高，稳定性好 |
| Jamicon | 工业通用 | 成熟型号，稳定可靠，适合替换方案 |
推荐选型建议表
| 需求场景 | 推荐配置 |
|---|
| 模块内部阻力大 | 高风压型号，厚型风扇（38mm） |
| 柜体换气 | 高风量型号 |
| 长时间运行 | 双滚珠轴承优先 |
| 成本控制 | JENTECH 国产型号可替代国际品牌 |
使用与集成建议
| 项目 | 建议 |
|---|
| 风道结构 | 适合直线或低阻力风道 |
| 安装方向 | 推荐作为排风使用 |
| 调速方案 | 可选 PWM 实现智能控温 |
| 替代方案 | 可替代部分进口 24V 12038 风扇 |
